Oikean valinta langan kertauskone määrittää jokaisen laitoksessasi valmistetun säikeen johtimen laadun, joustavuuden ja virrankestävyyden. A langan kertauskone Kiertää yksittäiset metallilangat yhteen yhtenäiseksi nipuksi, ja optimaalisen konetyypin valitseminen – olipa kyseessä sitten kaksoiskierre, planeettanauha tai jäykkä häkkinauha – vaikuttaa suoraan tuotantonopeuteen, romun määrään ja pitkän aikavälin käyttökustannuksiin. Tämä opas tarjoaa näyttöön perustuvan näkemyksen näiden laitteiden toiminnasta, vertaa tärkeimpiä tyyppejä suorituskykytietoihin ja vastaa kaapelivalmistajien ja sähköinsinöörien kiireellisimpiin kysymyksiin.
Mikä on Wire Stranding Machine?
Langan kertauskone on laitteen ydin, joka yhdistää useita yksittäisiä johtimia yhtenäiseksi säikeiseksi johtimeksi, jolla on erinomaiset mekaaniset ja sähköiset ominaisuudet. Toisin kuin kiinteä johdin, säikeinen johdin tarjoaa huomattavasti paremman joustavuuden ja kestävyyden väsymisvaurioita vastaan, minkä vuoksi kansainväliset standardit, kuten IEC 60228, luokittelevat johtimet niiden säikeytysluokan mukaan. Kone syöttää yksittäisiä lankoja maksukeloilta, kohdistaa ne asennuslevyn tai nokkakartion läpi ja ohjaa kierrettä muodostaakseen kerroksia kierteisesti kierrettyjä säikeitä keskiytimen ympärille.
Moderni langan kertauskones käsittelemään johtimien poikkileikkauksia 0,05 mm²:stä (erittäin hienoille lääketieteellisille kaapeleille) yli 1000 mm²:iin (voimansiirtolinjoille). CRU Groupin vuonna 2025 julkaisemien tietojen mukaan kierrettyjen kupari- ja alumiinijohtimien globaalit markkinat kasvavat 3,2 % vuosittain sähköajoneuvojen ja uusiutuvan energian laajenemisen vauhdittamana. Tämä kasvu on pakottanut valmistajat ottamaan käyttöön nopeamman ja tarkemman langan kertauskones pystyvät säilyttämään putken pituustoleranssit ±1 prosentin sisällä linjanopeuksilla, jotka ylittävät 200 metriä minuutissa.
Kuinka lankajuoksukone toimii
Lankanauhakoneen perustoimintaperiaate sisältää lankaa kuljettavien elementtien joukon pyörittämisen pituusakselin ympäri samalla kun koottuja säikeitä vedetään sulkumuotin läpi tarkasti säädetyllä nopeudella. Pyörimisnopeuden (kierteet minuutissa) ja lineaarisen sisäänottonopeuden välinen suhde määrittää asettelun pituuden, joka on etäisyys, joka tarvitaan yhdelle säikeelle 360 asteen kierteen muodostamiseen sydämen ympärillä. Lyhyempi asennuspituus tuottaa joustavamman mutta hieman suuremman resistanssin johtimen, kun taas pidempi asennuspituus maksimoi johtavuuden ja vetolujuuden.
Suunnittelusta riippuen langan kertauskone , kiertymisliike voidaan antaa pyörivällä jousella (kaksoiskierrekoneissa), pyörivällä häkillä (jäykissä kierteissä) tai erikseen pyörivillä puolailla (planetaarisissa lankakoneissa). Kaikilla tyypeillä on yhteinen vaatimus: yksittäisten johtimien on pysyttävä kontrolloidun vastajännityksen alaisena, jotta vältetään sotkeutuminen ja varmistetaan johdonmukainen säikeen geometria. Koko prosessia valvoo ohjelmoitava logiikkaohjain (PLC), joka säätää moottorin nopeutta ja jännitystä reaaliajassa. Alan tiedot osoittavat, että digitaalinen jännityksensäätö voi vähentää lankojen katkeamisen aiheuttamaa romua jopa 45 % verrattuna puhtaasti mekaanisiin järjestelmiin.
Tärkeimmät lankakoneiden tyypit: yksityiskohtainen vertailu
Mikään yksittäinen lankaketjukone ei sovellu kaikkiin tuotantoskenaarioihin; jokainen konetyyppi kohdistaa tietyn johtimen kokoalueen, tuotantomäärän ja putken pituuden tarkkuusvaatimuksen. Alla olevassa taulukossa erotetaan viisi laajalti käytettyä kokoonpanoa, mikä mahdollistaa suoran, tietopohjaisen arvioinnin.
| Koneen tyyppi | Kiertomenetelmä | Johdinalue (mm²) | Suurin linjanopeus (m/min) | Tyypillinen asennuspituuden tarkkuus | Ensisijainen sovellus |
|---|---|---|---|---|---|

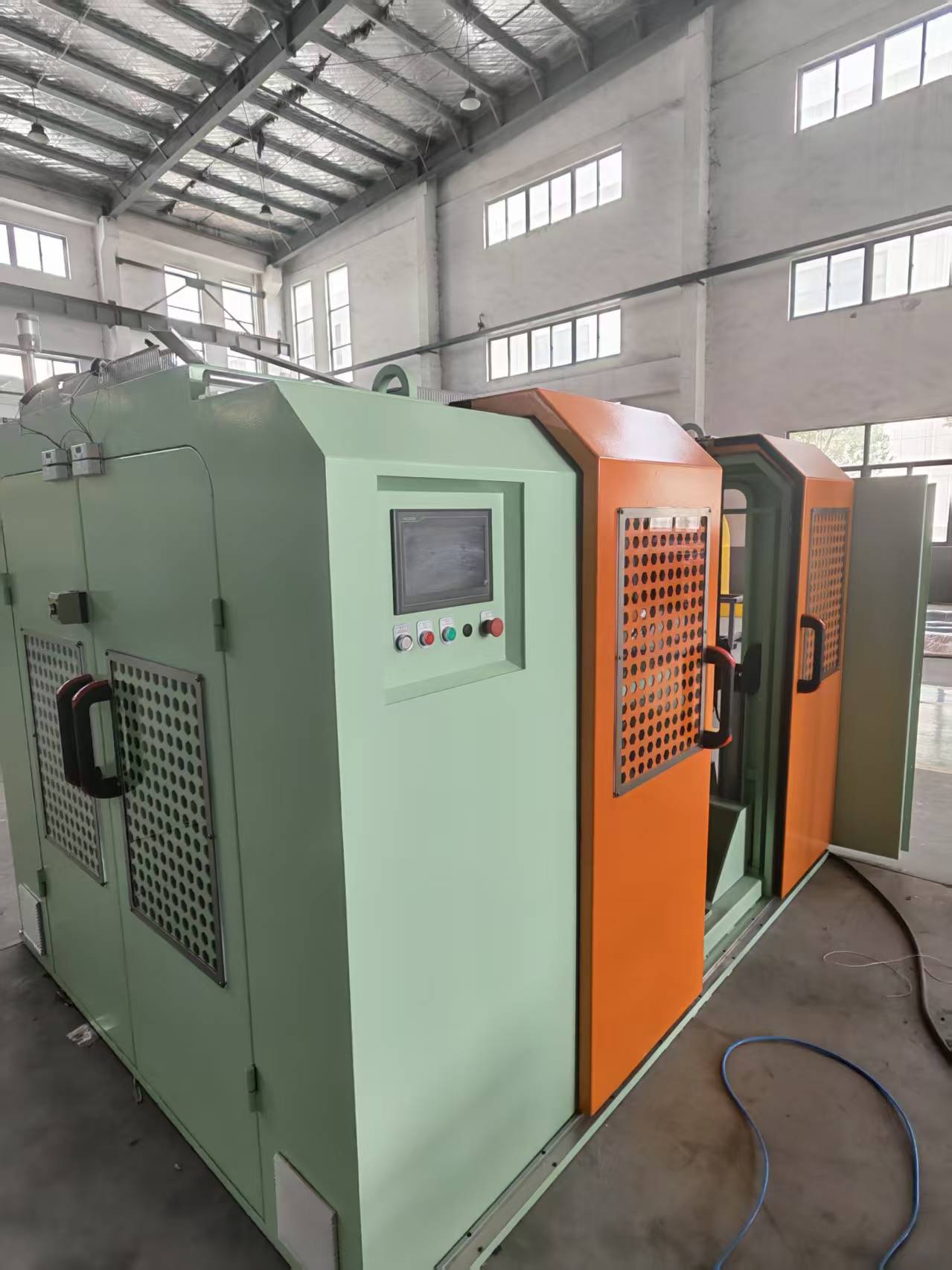

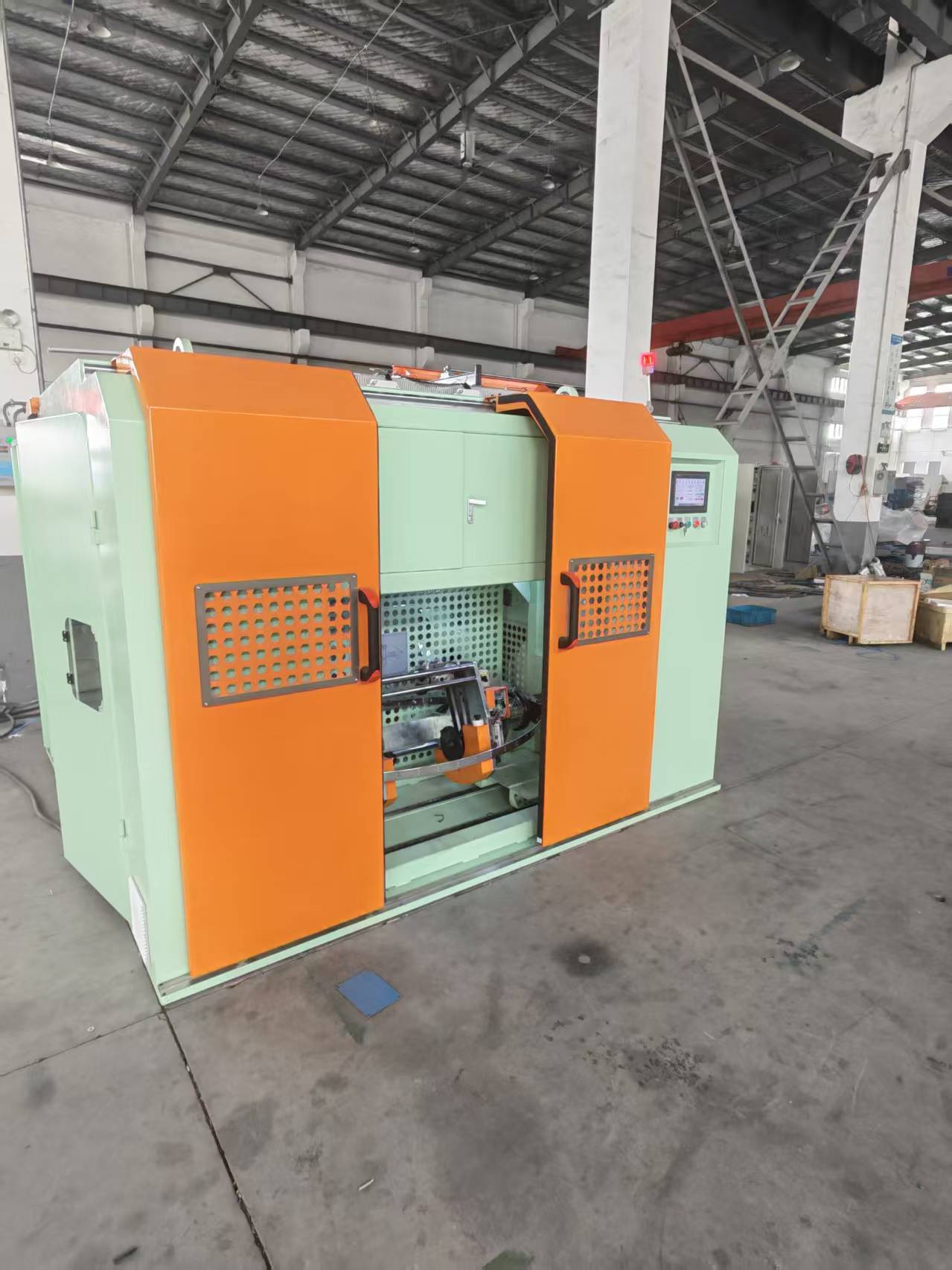

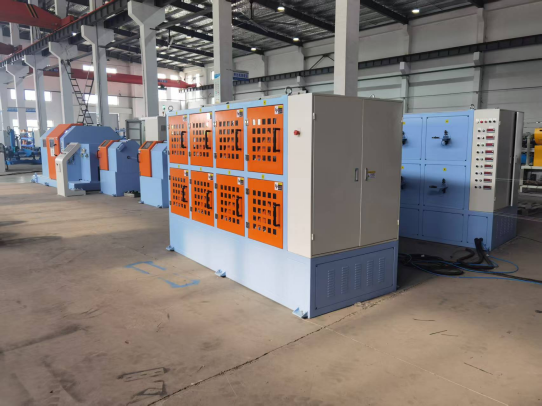

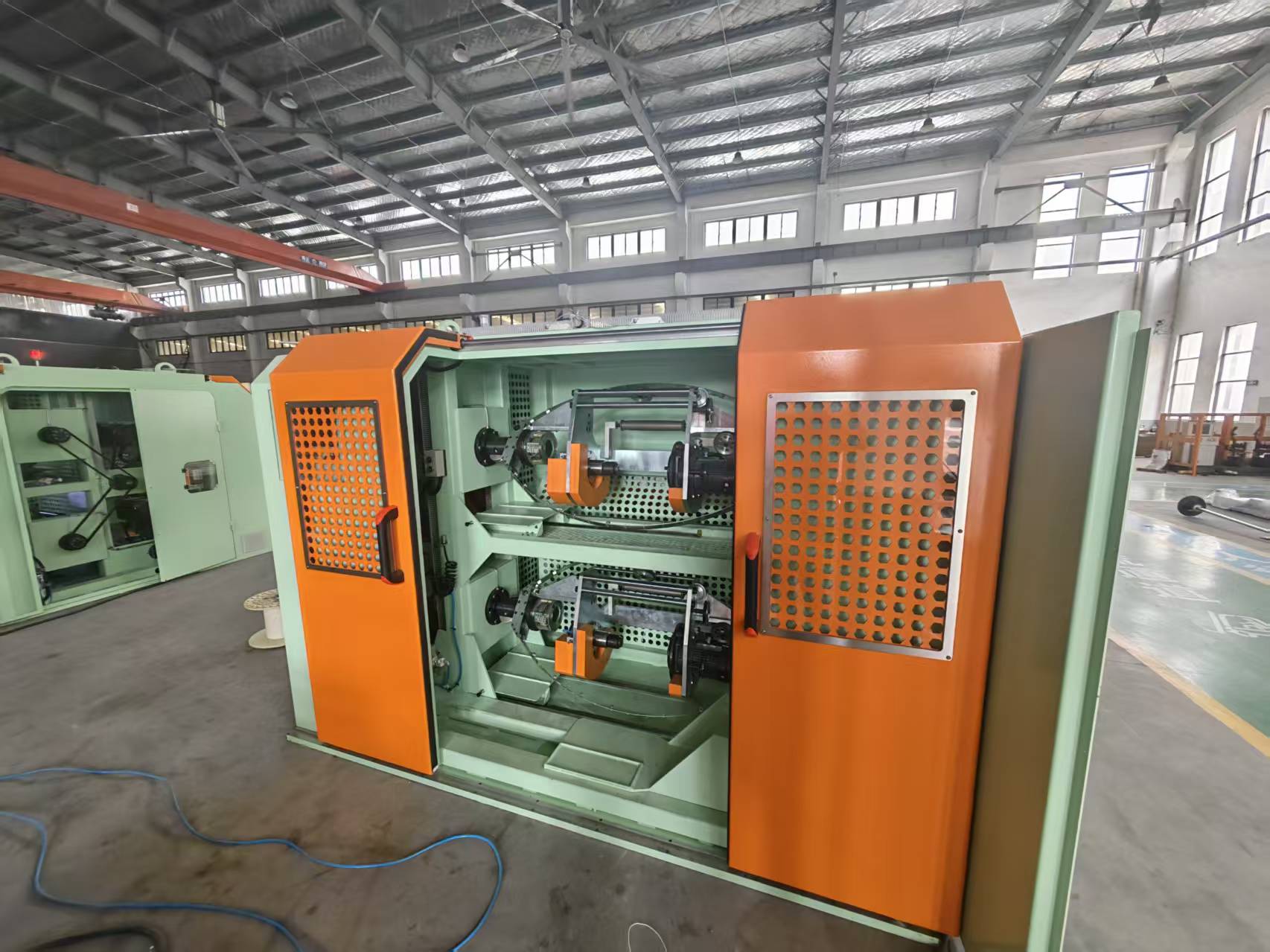

| Double Twist Buncher | Pyörivä jousi, kaksi kierrosta per kierros | 0.05-16 | Jopa 300 | ±2 % | Auton vaijeri, joustavat johdot |
| Planetaarinen Strader | Yksittäinen puolan kierto, ei kiertymistä vaijerin akselilla | 10-630 | 80 asti | ±0,5 % | Virtakaapelit, tiivistetyt johtimet |
| Jäykkä Cage Strander | Kiinteä häkki pyörii yksikkönä | 16-1200 | 60 asti | ±1 % | Ilmavirtajohdot |
| Single Twist Strander | Yksi kierros per oton kierros | 0,5-50 | 150 asti | ±1,5 % | Ohjauskaapelit, keskijännite |
| Putkimainen Strander | Johdot kulkevat pyörivän putken läpi | 0,2-95 | Jopa 200 | ±1 % | Instrumentointikaapeli, suojattu johto |
Kaksinkertaiset kierreliittimet hallitsevat hienosäikeisten johtimien nopeaa tuotantoa, kun taas planeettajohtimet ovat korvaamattomia unilay- ja tiivistetyille johtimille, jotka vaativat nollakierrettä yksittäisissä johtimissa. Valinta a langan kertauskone On myös otettava huomioon puolojen määrä: 630 mm:n planeettaketjuun mahtuu tyypillisesti 6, 12, 18 tai 24 puolaa, mikä määrittää suoraan kerroksen säikeiden enimmäismäärän.
Tärkeimmät tekijät lankajuoksukoneen valinnassa
Optimaalinen lankakerroskoneesi määritellään viidellä mitattavalla muuttujalla: johtimen poikkileikkaus, haluttu asennuspituus, tuotantomäärä, materiaalityyppi ja samankeskisen tai nipun kertymisen tarve. Alla olevaa järjestystä noudattava systemaattinen arviointi auttaa sinua välttämään kalliita yli- tai alikapasiteettivirheitä.
- Määritä johtimen erittely. Tunnista valmiin johtimen koko (mm² tai AWG), yksittäisten johtimien lukumäärä ja säikeen halkaisija. Esimerkiksi luokan 5 joustava johdin IEC 60228:n mukaan vaatii tietyn säikeen lukumäärän ja halkaisijan, jotka määräävät kelojen vähimmäismäärän. langan kertauskone .
- Määritä tarvittava asennuspituus ja -suunta. Planetaarinen sauva voi pitää putken pituuden niin lyhyenä kuin 8 kertaa johtimen halkaisija vaurioittamatta johtoja, kun taas kaksinkertainen kierrenippu toimii parhaiten 10:1 - 20:1 asettelusuhteilla. Asennussuunta (S tai Z) asetetaan nykyaikaisissa koneissa elektronisesti.
- Laske tavoitetuotanto kilogrammoina tunnissa. Kaksinkertaisella kierteellä, joka tuottaa 1,5 mm² säikeistä lankaa nopeudella 250 m/min, teho voi olla noin 45 kg/h. Käytä tätä lukua varmistaaksesi langan kertauskone pystyy vastaamaan tilauskantaasi.
- Arvioi materiaalien yhteensopivuus. Kupari-, alumiini- ja tinatut johtimet vaativat kukin erityisiä keula- tai rullamateriaaleja pintavaurioiden estämiseksi. Esimerkiksi alumiinikerrostuksessa hyödynnetään keraamipinnoitettuja ohjaimia, jotka vähentävät oksidipölyn kertymistä.
- Arvioi automaatio ja vaihtoaika. Koneet, joissa on automaattinen puolalataus ja laserlaskennan pituusmittaus, voivat lyhentää vaihtoaikaa 45 minuutista alle 10 minuuttiin, mikä on kriittinen etu lyhytkestoisessa tuotannossa.
Tuotantonopeuden ja tuotannon vertailu
Langankeräyskoneen tuotantotehoa rajoittavat olennaisesti pyörivien komponenttien mekaaninen nopeus ja vastaanottokyky. Alla olevassa taulukossa on realistiset lähtötiedot kolmelle yleiselle kokoonpanolle, jotka perustuvat todellisiin valmistajan spesifikaatioihin 1,5 mm²:n säikeiselle kuparijohtimelle.
| Koneen tyyppi | Linjan nopeus (m/min) | Teho (kg/h) | Energiankulutus (kW) | Romuaste (%) |
|---|---|---|---|---|
| Double Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetaarinen Strader (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Jäykkä Cage Strander | 55 | 18.2 | 30 | 0.5 |
Kaksinkertainen kierrenippu saavuttaa lähes kaksinkertaisen tehon planeettaketjuun verrattuna samalla poikkileikkauksella, mutta planeettarakenne vähentää romun määrää yli 60 %. Tämä nopeuden ja tarkkuuden välinen kompromissi on jokaisen ytimessä langan kertauskone ostopäätös.
Sovellukset avaintoimialoilla
Loppukäyttösektori sanelee kertausluokan ja siten tarvittavan langan kertauskoneen tekniikan. Seuraavat sektorit luottavat näiden koneiden tuottamiin kierrejohtimiin:
- Autojen johtosarjat – Kaksinkertaiset kierreliittimet tuottavat ohutseinäisiä, erittäin joustavia säikeisiä johtimia, joita tarvitaan moottoritilan johdotukseen, jossa tärinänkestävyys on ensiarvoisen tärkeää.
- Voimansiirto ja jakelu – Jäykät häkki- ja planeettanauhat valmistavat tiivistettyjä samankeskisiä johtimia keski- ja suurjännitekaapeleille aina 500 kV:iin asti, mikä varmistaa tasaisen virranjaon.
- Uusiutuvat energiajärjestelmät – Aurinkovoimapuistojen ja tuuliturbiinien kaapelointi vaatii hienosäikeisiä, tinattuja kuparijohtimia, jotka on valmistettu nopeilla nippukoneilla korroosiota ja lämpökiertoa vastaan.
- Rautatie ja joukkoliikenne – Liikkuvan kaluston kaapelit vaativat erittäin joustavia johtimia (luokka 6 IEC 60228:n mukaan), jotka valmistetaan usein planeettakoneilla erittäin hienojen säikeiden saavuttamiseksi.
- Lääketieteelliset laitteet ja robotiikka – Erittäin hienossa, alle 0,05 mm²:n säikeistössä käytetään erityisiä putkimaisia tai yksikierteisiä lankoja, jotta vältetään herkkien kupari- tai kupariseoslankojen katkeaminen.
Kustannusanalyysi ja sijoitetun pääoman tuotto
Langan kertauskone edustaa merkittävää pääomainvestointia, mutta yksityiskohtainen kokonaisomistuskustannusanalyysi paljastaa usein, että kalliimpi, tarkasti ohjattu kone maksaa itsensä takaisin kolmessa vuodessa pienemmän romun ja nopeampien vaihtojen ansiosta. Alla olevassa taulukossa verrataan kaksinkertaisen kierretangon viiden vuoden kustannusrakennetta planeettaketjuun oletuksena yhden vuoron toiminta, joka tuottaa 200 tonnia kierrettyä kuparia vuodessa.
| Kustannusluokka | Double Twist Buncher | Planetaarinen Strader (12 bobbin) |
|---|---|---|
| Alkuvarustekustannukset (USD) | 85 000 dollaria | 210 000 dollaria |
| Vuosittaiset energiakustannukset (0,12 dollaria/kWh) | 2 160 dollaria | 3 170 dollaria |
| Keskimääräinen romun menetys vuodessa | 4 600 dollaria | 1 800 dollaria |
| Tyypilliset huoltokustannukset / vuosi | 3 200 dollaria | 4 800 dollaria |
| 5 vuoden kokonaiskäyttökustannukset | 135 800 dollaria | 258 650 dollaria |
Autojen ohutseinämäisiin johtimiin erikoistuneille valmistajille kaksoiskierretanko tarjoaa alhaisimmat kilokustannukset. Sähkölaitoksille, jotka vaativat tiivistettyjä samankeskisiä johtimia, planeetta langan kertauskone on edelleen ainoa teknisesti toteuttamiskelpoinen vaihtoehto korkeammista ennakkokustannuksistaan huolimatta.
Parhaat huoltokäytännöt koneen pitkän käyttöiän takaamiseksi
Lankanauhakoneen ennaltaehkäisevä huolto keskittyy kolmeen osatekijään: keulan tai häkin laakerin tarkastus, jännitysanturin kalibrointi ja langanohjaimen kulumisen valvonta. Pienetkin poikkeamat näissä osissa voivat aiheuttaa putken pituusvirheitä ja johdinvaurioita. Strukturoitu huoltorutiini tuottaa mitattavissa olevia tuloksia; Wire Association Internationalin vuonna 2022 tekemässä tutkimuksessa 47 kaapelitehdasta kävi ilmi, että viikoittaiset ennaltaehkäisevät huollot suorittavat laitokset raportoivat 27 % vähemmän odottamattomia seisokkeja kuin kuukausittaiset tarkastukset.
- Tarkasta keulalaakerit ja hiiliharjat 200 käyttötunnin välein. Kaksoiskierreputkessa kuluneet keulalaakerit aiheuttavat tärinää, joka vaikuttaa suoraan putken pituuden johdonmukaisuuteen. Vaihda laakerit, joissa radiaalinen välys ylittää 0,02 mm.
- Kalibroi tanssijan käsivarsi ja jännitysanturit kuukausittain. Yli 5 %:n jännityspoikkeama yksittäisten johtimien välillä johtaa epätasaiseen kertymiseen ja voi luoda suuren resistanssin pisteitä valmiiseen johtimeen.
- Vaihda keraamiset tai karkaistu teräslangan ohjaimet ensimmäisten urien merkkien yhteydessä. Yli 0,1 mm:n urasyvyys voi hankaa langan pintaa ja tuoda oksidihiukkasia säikeeseen, mikä vähentää johtavuutta.
- Voitele vaihteet ja siirtomekanismit OEM-aikataulun mukaan. Käytä määritettyä rasvalaatua; yhteensopimattomat voiteluaineet voivat johtaa vaihteiston ylikuumenemiseen jopa 500 tunnin jatkuvassa käytössä.
- Tarkista asettelun pituus lasermittausjärjestelmällä viikoittain. Ajoittainen poikkeama asettelun pituudessa viittaa usein luistavaan vetoakseliin tai kuluneeseen anturikytkimeen, joka voidaan korjata ennen kuin se tuottaa poikkeavan tuotteen.
Automaatio ja teollisuus 4.0 langansyöttäjäkoneissa
Uusimmat lankaketjukoneet integroivat reaaliaikaisen asennuksen pituuden valvonnan, ennakoivat huoltoalgoritmit ja automaattiset puolanvaihtojärjestelmät nostaakseen laitteiden kokonaistehokkuuden (OEE) yli 85 %:iin. Keulassa ja moottorin laakereissa olevat tärinäanturit syöttävät tiedot keskusohjaimeen, joka ennustaa laakerin vian jopa 60 tuntia etukäteen, mikä mahdollistaa ajoitetun vaihdon hätäpysäytyksen sijaan. Automaattinen puolalataus vähentää käyttäjän väliintuloa 12 manuaalisesta vaihdosta vuoroa kohden nollaan, mikä eliminoi käytännöllisesti katsoen yleisimmät asennukseen liittyvät säikeen katkeamiset syyt.
Laadun näkökulmasta lasermikrometriryhmät mittaavat jatkuvasti kierretyn johtimen halkaisijaa ja vertaavat sitä tavoitearvoon. Jos halkaisija poikkeaa yli 0,02 mm, PLC säätää vetoakselin nopeutta tai puolan kireyttä virheen korjaamiseksi. International Wire & Cable Symposiumissa esitellyn 2024 teknisen paperin mukaan tämä suljetun silmukan ohjaus vähensi halkaisijan vaihtelua 68 % verrattuna perinteisiin avoimen silmukan koneisiin. Kun yhteysstandardeista, kuten OPC UA:sta, tulee yleismaailmallinen, jokainen langan kertauskone voi nyt olla yhteydessä suoraan tehtaan valmistuksen suoritusjärjestelmään, mikä tarjoaa jäljitettävyyden yksittäisten kelojen tasolle asti.
Usein kysytyt kysymykset
Mitä eroa on niputtamisella ja samankeskisellä kertymisellä?
Niputtaminen, tehty kaksoiskierroksella langan kertauskone , kiertää kaikki johdot yhteen samaan suuntaan ilman määriteltyä geometrista kerrosrakennetta. Samankeskinen kertaus, joka tehdään tyypillisesti planeetta- tai jäykällä nauhalla, järjestää johdot tarkkoihin kierteisiin kerroksiin keskiytimen ympärille. Samankeskisillä johtimilla on tasaisempi pinta ja tasaisempi virran jakautuminen, kun taas nippujohtimet ovat joustavampia ja nopeampia valmistaa.
Miten asennuksen pituus vaikuttaa johtimen suorituskykyyn?
Kiinnityspituudella on suora käänteinen suhde joustavuuteen ja suora suhde johtavuuteen. Lyhyt asennuspituus (esim. 8–12 kertaa ulkohalkaisija) lisää joustavuutta, mutta kohottaa hieman sähkövastusta, koska virtatie pitenee. Vuonna a langan kertauskone , asennuspituus määräytyy vastaanottonopeuden ja rotaattorin kierroslukusuhteen perusteella, ja sen on pysyttävä standardien, kuten ASTM B8, määrittämien toleranssien sisällä samankeskisissä säikeisissä kuparijohtimissa.
Voiko yksi konenauha nauhoittaa sekä kuparia että alumiinia?
Kyllä, nykyaikaisin langan kertauskones voi käsitellä sekä kuparia että alumiinia, mutta langanohjaimet, vetoholkit ja kireysasetukset on mukautettava. Alumiinin pienempi vetolujuus ja taipumus muodostaa oksidipölyä vaativat vähennettyä vastajännitystä (yleensä 10–15 % pienempi kuin kuparilla) ja keraamisten tai kiillotettujen ruostumattomasta teräksestä valmistettujen kosketuspintojen käyttöä kalkkistumisen estämiseksi.
Mitkä ovat merkit siitä, että kiristyskone tarvitsee laakerin vaihtoa?
Koneen rungossa tuntuva lisääntynyt tärinä, rytminen melun muutos käytön aikana ja ±2 %:n poikkeama asennuksessa ilman vastaavaa PLC-komentoa viittaavat kaikki mahdolliseen laakerien kulumiseen. Tuplakierteellä langan kertauskone , keulalaakerit tulee vaihtaa, kun tärinän nopeus ylittää 4,5 mm/s RMS laakeripesästä mitattuna.
Oikea investointi lankajuoksukoneeseen
Valitsemalla a langan kertauskone on pohjimmiltaan päätös nopeuden ja geometrisen tarkkuuden sekä pääomakustannusten ja romuhävikin tasapainottamisesta. Alle 10 mm²:n joustavien johtimien suuren volyymin tuotantoon kaksinkertainen kierreliitin tarjoaa vertaansa vailla olevan tuoton dollaria kohden. Tehokaapeleille ja tiivistetyille samankeskisille johtimille planeetta- tai jäykkä häkkijohtime ei ole vain suositeltava, vaan myös teknisesti välttämätön kansainvälisten standardien täyttämiseksi. Kohdistamalla tuotantovaatimukset tässä esitettyjen tietojen ja vertailujen kanssa voit määrittää a langan kertauskone joka tarjoaa tasaisen laadun ja vahvan sijoitetun pääoman tuoton pitkälle seuraavalle vuosikymmenelle.
