Mikä on Planetary Stranding Machine?

A planeettajuoksukone on pitkälle erikoistunut lanka- ja kaapelivalmistuslaitteisto, joka kiertää useita lankasäikeitä yhteen keskiytimen tai akselin ympäri ja säilyttää jokaisen yksittäisen säikeen absoluuttisen suoruuden ja jännityksen ainutlaatuisen planeettaliikkeen avulla. Toisin kuin perinteiset niputus- tai jäykät häkkikierteet, a planeettajuoksukone varmistaa, että jokainen lankakela pyörii oman akselinsa ympäri kiertäessään koneen keskiakselia, mikä eliminoi täysin yksittäisten filamenttien ei-toivotun kiertymisen tai taaksepäin. Kansainvälisen Wire & Machinery Associationin (IWMA) toimialatietojen mukaan planeettakeräysteknologiasta on tullut välttämätön suurjännitekaapeleiden, merenalaisten kaapeleiden ja kehittyneiden tiedonsiirtolinjojen tuotannossa, joissa putken pituuden tarkkuus ja kierretyn johtimen mekaaninen eheys ovat ensiarvoisen tärkeitä lopullisen sähköisen suorituskyvyn ja käyttöturvallisuuden kannalta.

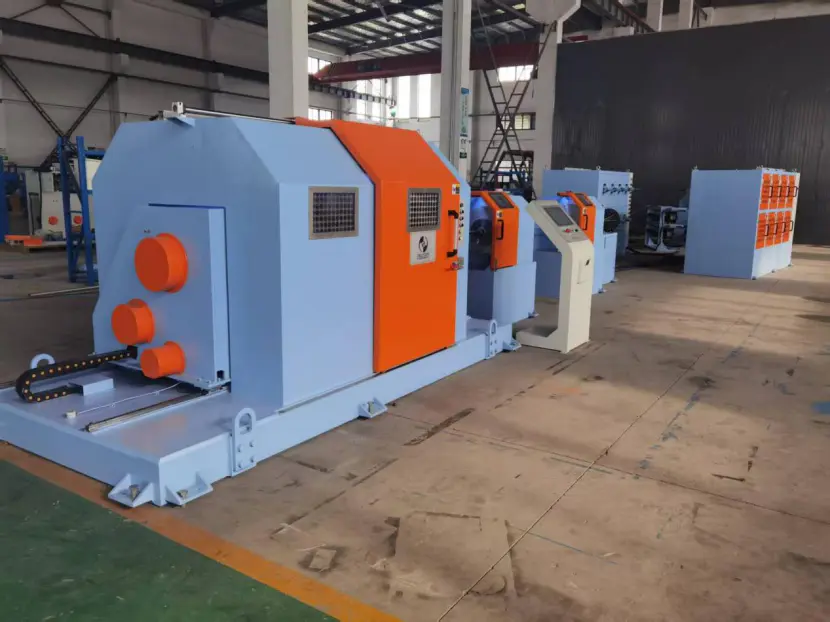

Mikä on Planetaarinen Stranding Machine ja miten se toimii?

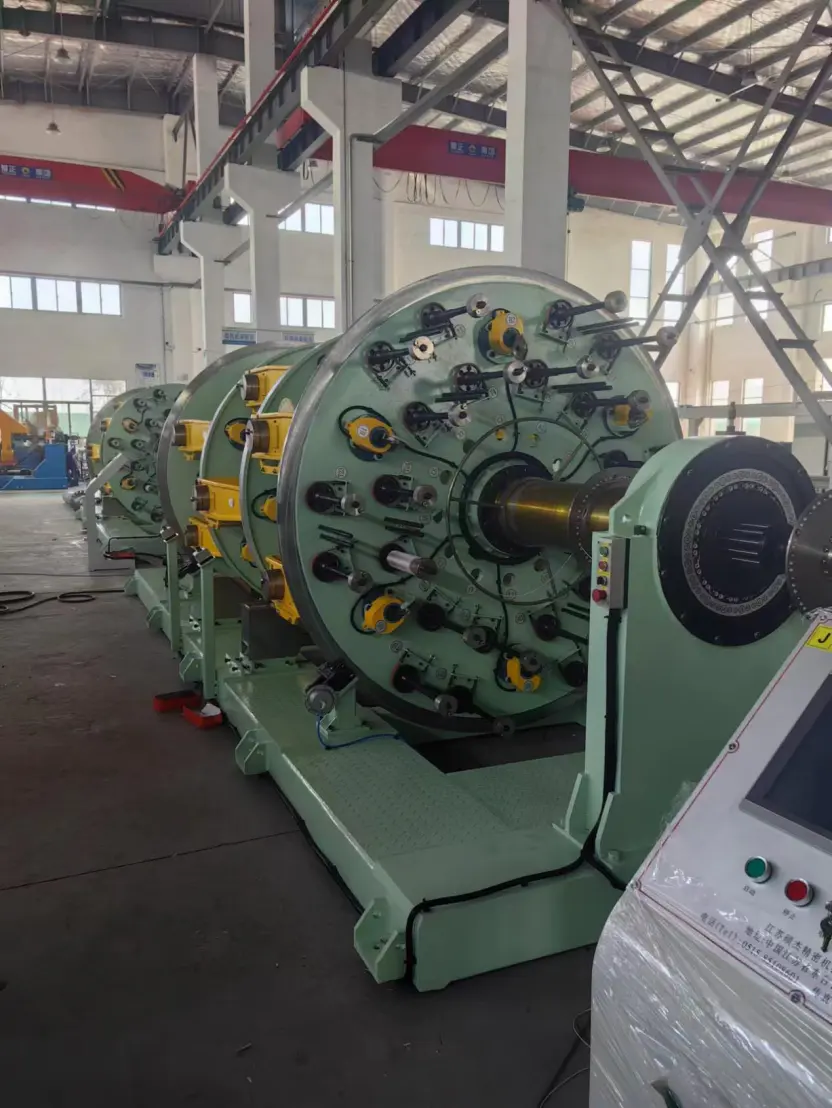

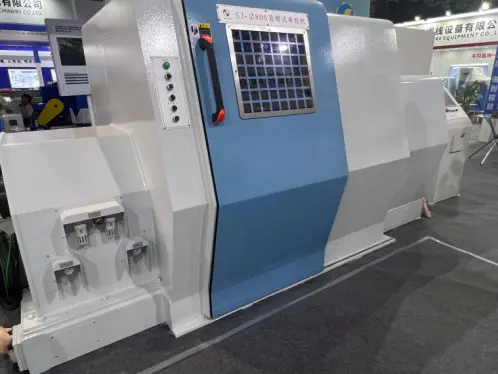

Planetaarikerroskone on monipuolinen pyöritysjärjestelmä, jossa kukin puola on asennettu omaan erikseen ohjattavaan pyörivään kehtoonsa suuremmassa pyörivässä päärungossa, jolloin yksittäiset johdot voidaan kiertää yhteen ilman vääntöjännitystä tai hallitsematonta muodonmuutosta. Perusperiaate a planeettajuoksukone voidaan verrata Maan liikkeeseen Auringon ympäri: aivan kuten maa pyörii akselinsa ympäri kiertäessään Aurinkoa, jokainen koneen lankakela pyörii oman keskipisteensä ympäri maksaakseen langan, samalla kun sitä kuljetetaan ympyrämäisellä polulla kierretyn johtimen keskipisteen ympärillä. Tämä kaksoiskiertomekanismi on kriittinen, koska se neutraloi takaisinkierteen, joka muuten kerääntyisi jokaiseen lankaan, jos se vedetään pois paikallaan olevasta puolasta samalla, kun sitä kierretään ytimen ympäri. Vakioasetelmassa 1/2 tuuman (12,7 mm) asennuslevy, jossa on 18 puolaa, pystyy käsittelemään jopa 37 yksittäistä lankaa yhdellä ajolla pääroottorin pyörimisnopeuden ollessa jopa 100-300 kierrosta minuutissa riippuen koneen koosta ja langan mittakaavasta. Koko toimintaa ohjataan synkronoiduilla servomoottoreilla ja ohjelmoivilla logiikkaohjaimilla (PLC), jotka varmistavat, että asettelupituus – aksiaalinen etäisyys, joka vaaditaan yhdelle säikeen täydelliselle kierrokselle sydämen ympärillä – pysyy alle toleranssin sisällä. ±1 % . Wire Association International raportoi, että tämä tarkkuustaso on välttämätön monikerroksisessa samankeskisessä ketjutuksessa, jota käytetään keski- ja suurjännitekaapeleissa, joissa pienetkin epäjohdonmukaisuudet putken pituudessa voivat luoda paikallisia sähköisiä jännityspisteitä, jotka johtavat osittaiseen purkaukseen ja ennenaikaiseen eristysvikaan.

Planetaarisen strandingin kriittiset edut tavanomaisiin menetelmiin verrattuna

Planeettakeräyskoneen ratkaiseva etu on sen kyky tuottaa täysin vääntövapaa kierrejohdin, joka säilyttää yksittäisten johtimien venymäominaisuudet ja murtolujuuden samalla kun saavutetaan ylivoimainen geometrinen tasaisuus. Perinteisessä jäykässä häkkinauhassa tai putkimaisessa narussa puolat kiinnitetään pyörivän kehyksen sisään ja lanka vedetään irti laipan yli, jolloin jokaiseen lankaan kierretään 360 astetta häkin jokaista täydellistä kiertoa varten sydämen ympäri. Tämä vääntyminen muuttaa langan pysyvästi muotoaan, mikä vähentää sen vetolujuutta ja tekee siitä alttiita lintuhäkkiin - tila, jossa valmiin kaapelin ulkosäikeet irtoavat ytimestä taipuessa tai jännityksessä. Sitä vastoin a:n planeettaliike planeettajuoksukone kumoaa kierteen, mikä johtaa säikeeseen, joka on täysin suorassa kaapelirakenteessa. Tämä mahdollistaa kierretyn johtimen täyttökertoimen – johtimien kokonaispoikkipinta-alan suhde johtimen poikkipinta-alaan – enintään 93 % - 95 % , joka maksimoi sähkönjohtavuuden tietyllä halkaisijalla. Tehonsiirron kupari- tai alumiinijohtimissa tämä tiheyden parantuminen johtaa suoraan linjaresistanssin pienenemiseen ja alhaisempiin I²R-häviöihin. Lisäksi planeettajuosteisen johtimen sileä, kompakti pinta minimoi ilmaraot ja ulkonemat, jotka voivat aiheuttaa koronapurkausta yli 110 kV:n suurjännitekaapeleissa. Vähentämällä laajan teippauksen ja seulonnan tarvetta valmistajat voivat säästää merkittäviä materiaalikustannuksia suurilla tuotantosarjoilla.

Missä planeettajuoksukoneita käytetään modernissa teollisuudessa?

Planetaarisia kertauskoneita käytetään ensisijaisesti korkean suorituskyvyn johtimien tuotannossa, jossa mekaaniset ja sähköiset vaatimukset ovat niin tiukat, että edes pieni määrä langan vääristymiä tai putken pituuden epäsäännöllisyyksiä ei ole hyväksyttävää. Tärkeimmät sovellusalueet ovat seuraavat:

• Korkeajännitteiset ja erittäin korkeajännitteiset virtakaapelit: Vääntövapaat, täydellisesti tiivistetyt johtimet, jotka ovat valmistaneet a planeettajuoksukone ovat välttämättömiä XLPE-eristetyille kaapeleille, joiden nimellisjännite on 66 kV - 500 kV. CIGRE Technical Brochure 720:n mukaan planeettajuosteisen segmenttijohtimen (Milliken-johtimen) sileä ulkopinta minimoi johdin-eristysrajapinnan sähköpuiden muodostumisen riskin, joka on johtava pitkäaikaisten kaapelivikojen syy maanalaisissa siirtoverkoissa.
• Vedenalaiset ja vedenalaiset virtakaapelit: Nämä kaapelit altistuvat jatkuvalle dynaamiselle taivutukselle ja jännitykselle asennuksen aikana. Vääntövapaiden kupari- tai alumiinilankojen säilyttämä suuri vetolujuus ja joustavuus ovat kriittisiä johtimien rikkoutumisen estämisessä. CRU Groupin teollisuusanalyytikot totesivat, että yksittäinen vika merenalaisen kaapelin yhteydessä voi johtaa useiden miljoonien dollarien korjauskustannuksiin.
• Erikoistuneet ohjaus- ja tiedonsiirtokaapelit: Robottikäsivarsissa, ilmailujohdoissa ja huippuluokan äänikaapeleissa ei voida hyväksyä epäsäännöllisen johtimen geometrian aiheuttamaa mikrofonista kohinaa tai signaalin heijastusta. Poikkeuksellinen samankeskisyys ja pinnan sileys, jonka a planeettajuoksukone tarjoavat vakaat sähköiset ominaisuudet, joita tarvitaan tasaisen impedanssin ja signaalin eheyden takaamiseksi.
• Teräsköyden ja vaijerin valmistus: Renkaiden vahvistusnaruissa ja lujassa nostoköydessä yksittäiset teräslangat on kierrettävä ilman jäännösvääntöjännitystä, jotta estetään purkautuminen leikattaessa. Planetaarisia köysiä käytetään monisäikeisten köysien valmistukseen, joissa on erittäin tarkat asennuspituudet ja nollakierto kuormitettuna.

Planetary Stradersin vertaaminen jäykkään häkkiin ja putkimaisiin siivilöihin

Kun kaapelinvalmistajat arvioivat uuden tuotantolinjan kiristyslaitteita, valinta planeettanauhan, jäykän häkkisäikeistimen ja putkimaisen nauhan välillä edellyttää kompromissia tuotteen laadun, tuotantonopeuden ja pääomasijoitusten välillä. Alla oleva taulukko tarjoaa suoran vertailun tärkeimmistä suorituskyky- ja sovellusparametreista, jotka erottavat nämä kolme konetyyppiä.

Kuten taulukosta näkyy, planeettajuoksukone ei ole nopein tai halvin, mutta se tarjoaa laadukkaimman johtimen. Kaapelille, joka asennetaan maan alle tai veden alle 40 vuodeksi ja jota ei voida vaihtaa ilman massiivista maa- ja vesirakennusprojektia, planeetan kertymisen lisäkustannukset ovat mitättömät verrattuna yksittäisen eristysvian elinkaaren kustannuksiin.

Tärkeimmät tekniset tiedot ja toiminnalliset näkökohdat

Planeettakeräyskoneen suorituskyvyn määrittelevät sen puolakapasiteetti, roottorien lukumäärä, suurin pyörimisnopeus ja sen pituuden ohjausjärjestelmän tarkkuus. Tyypillisellä keskikokoisella planeettanauhalla, joka on suunniteltu tehokaapelin johtimien tuotantoon, on seuraavat ominaisuudet:

• Puolan halkaisija: Maksupuolojen laipan halkaisija on 400–630 mm, ja lankakapasiteetti on enintään 500 kiloa kuparia tai alumiinia puolaa kohden. Suuria johtimia varten linjassa voi olla kuusi tai kaksitoista roottoria, joista jokaisessa on useita puolaa.
• Langan halkaisijaalue: Kone pystyy käsittelemään yksittäisiä johtimia noin 0,5 mm - 5,0 mm halkaisijaltaan tietty alue riippuu rullan ohjaimista ja kiristimen asetuksista.
• Pituuden säätö: Moderni servokäyttöinen planeettajuoksukones saavuttaa asennuspituudet 30 mm:stä yli 500 mm:iin, säädettävissä HMI-kosketusnäytön kautta. Kiinnityspituus synkronoidaan elektronisesti vastaanottokiinnikkeen kanssa tasaisen suhteen ylläpitämiseksi, vaikka kela täyttyy ja tehollinen halkaisija muuttuu.
• Esikierto ja jälkimuovaus: Tiivistettyjä johtimia varten kone voidaan varustaa esikiertopäillä, jotka kohdistavat pienen plastisen muodonmuutoksen sisään tulevaan johtoon, ja jälkimuovaussuulakkeilla tai -teloilla, jotka puristavat säikeen johtimen lopulliseen pyöreään tai segmenttimuotoonsa. IWMA:n vuosikonferenssissa esitellyn teknisen asiakirjan mukaan jälkimuodostusvoiman soveltaminen 2-4 kilonewtonia voi lisätä täyttökerrointa vielä 3 %.

Usein kysyttyjä kysymyksiä Planetary Stranding Machineista

Mitä eroa on planetaarisella ja nippujuoksulla?

Joukkokerrostus kiertää kaikki johtimet yhteen yhdeksi pyöriväksi keulaksi tai häkkiin ilman, että kunkin yksittäisen säikeen asentoa ohjataan, mikä johtaa satunnaiseen sijoitukseen ja huomattavaan langan vääristymiseen. A planeettajuoksukone toisaalta ohjaa tarkasti jokaisen langan asentoa, kireyttä ja vääntöä, mikä tuottaa erittäin järjestetyn samankeskisen asettelun ilman sisäistä kierrettä. Kimppukerrostusta käytetään edullisille joustaville johtimille, kun taas planeettakeräys on varattu erittäin luotettaville teho- ja datakaapeleille.

Voiko planeettakerroskone tuottaa tiivistettyjä johtimia?

Kyllä, ja se on usein suosituin tapa. Koska vaijerit on jo järjestetty täydelliseen samankeskiseen geometriaan ilman vääntöä, ne tiivistyvät tasaisemmin muotoillun muotin tai telan paineen alaisena. A planeettajuoksukone tiivistyspäällä varustettu voi pienentää johtimen halkaisijaa 8 % - 12 % säilyttäen samalla tasaisen, rakottoman pinnan, mikä vähentää merkittävästi myöhemmissä ekstruusiovaiheissa tarvittavan eristeen ja suojamateriaalin määrää.

Mitä materiaaleja voidaan käsitellä planeettakeräyskoneessa?

Kone on suunniteltu käsittelemään sekä rauta- että ei-rautapitoisia lankoja, mukaan lukien hehkutettu kupari, kovavedetty kupari, alumiini, alumiiniseos, galvanoitu teräslanka ja ruostumaton teräs. Materiaalivalinta riippuu käyttötarkoituksesta: kupari ja alumiini sähkönjohtavuuteen ja teräs mekaaniseen lujuuteen ilmajohtimissa (ACSR) ja vaijereissa. Kriittinen vaatimus on, että langalla on oltava tasaiset halkaisija- ja venymäominaisuudet tasaisen jännityksen ylläpitämiseksi kaikissa keloissa.

Kuinka ylläpitää tarkkaa jännitystä planeettajuoksukoneessa?

Jokainen puolapidike on varustettu säädettävällä mekaanisella kitkajarrulla tai aktiivisella sähkömagneettisella kiristimellä. Jännitys asetetaan arvoon tyypillisesti välillä 1 ja 10 newtonia , riippuen langan halkaisijasta ja myötölujuudesta. Jos jännitys on liian alhainen, johdot löystyvät ja johtimen geometrinen vakaus on huono; jos ne ovat liian korkeat, johdot voivat painua alas tai jopa katketa. Kiristysjärjestelmän säännöllinen kalibrointi kädessä pidettävällä kireysmittarilla on olennaista tuotteen laadun ylläpitämiseksi, koska puolojen välinen epätasainen jännitys on ensisijainen syy putken pituuden epäsäännöllisyyteen.

Kun luotettavan, suuren kapasiteetin voimansiirron ja tiedonsiirron kysyntä kasvaa jatkuvasti, planeettajuoksukone on edelleen edistyneen kaapelivalmistuksen kulmakivi. Sen kykyä tuottaa vääntövapaa, geometrisesti täydellinen johtime ei voi verrata nopeammille mutta vähemmän tarkemmille kertausmenetelmille. Investoimalla planeettateknologiaan lankojen ja kaapelien tuottajat varmistavat, että sähköverkkojamme, merituulipuistojamme ja viestintäverkkojamme yhdistävät kriittiset johtimet toimivat turvallisesti ja tehokkaasti vuosikymmeniä vaativimmissa olosuhteissa.
