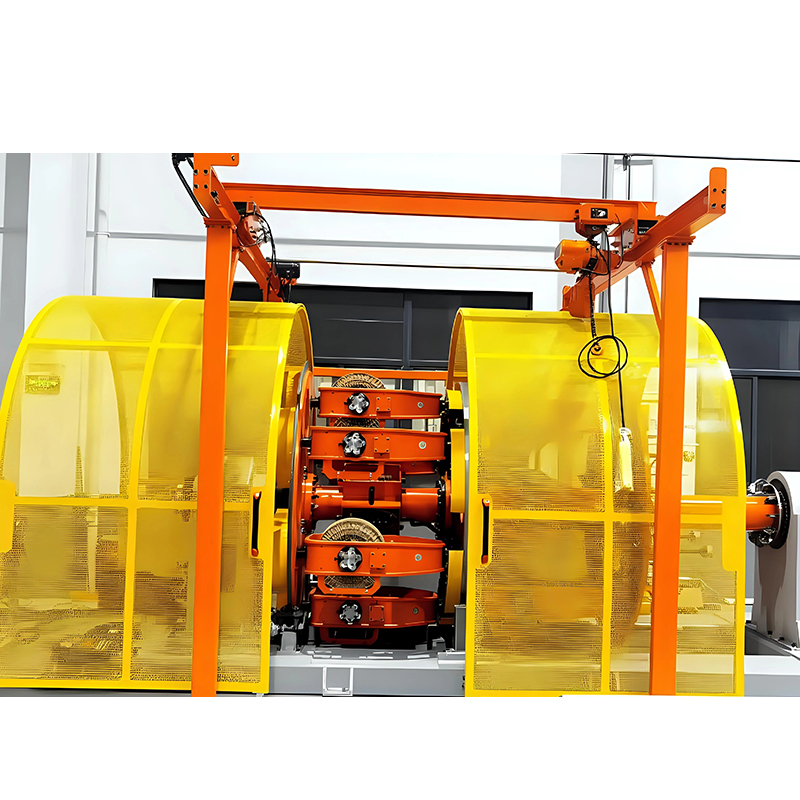

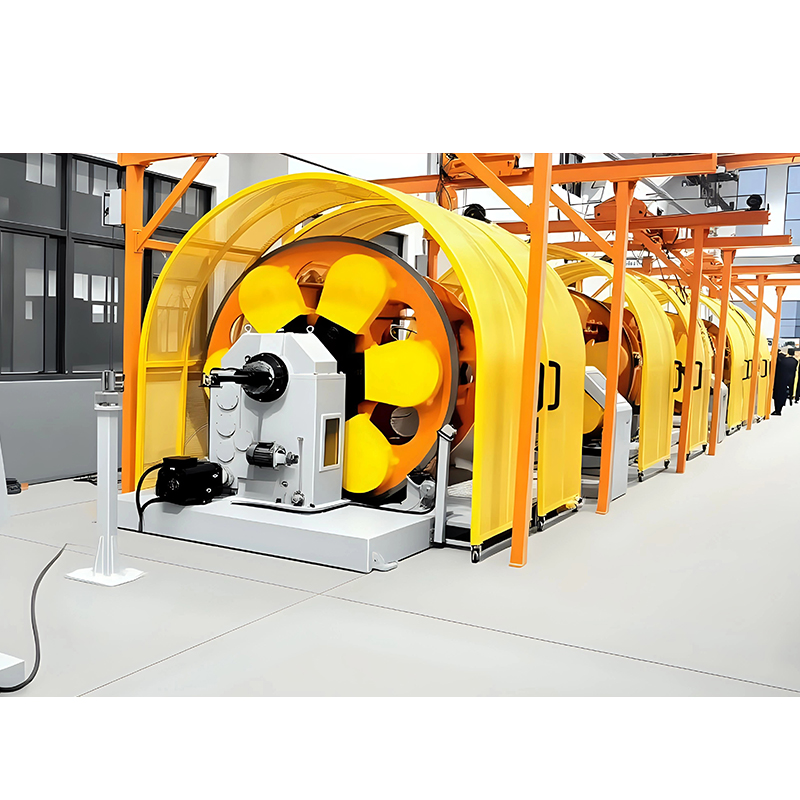

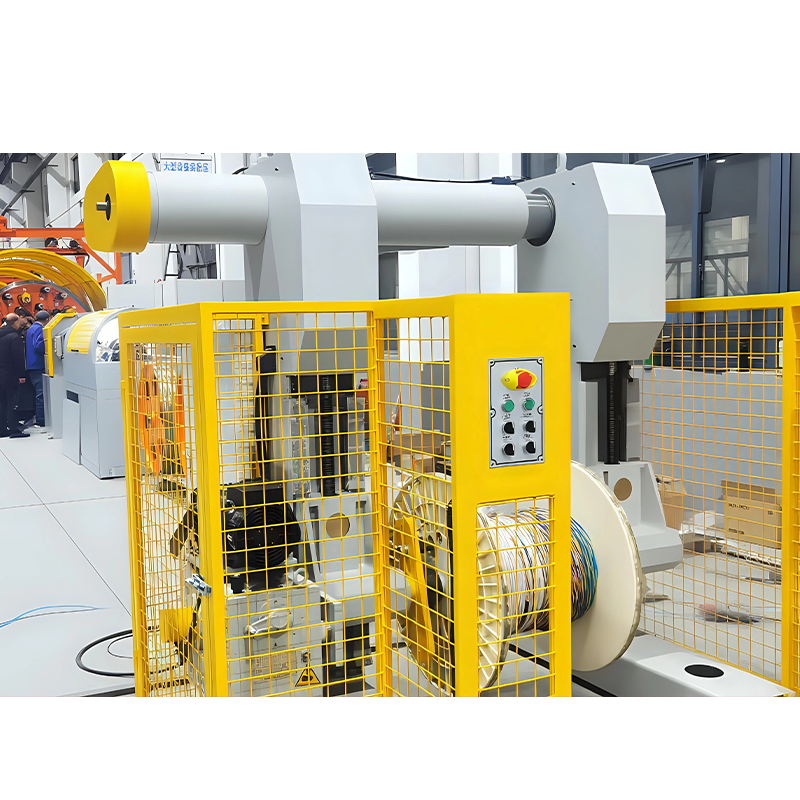

The Planetaarinen Stranding/Pair Twisting Machine toimii ydinlaitteistona korkean suorituskyvyn, monimutkaisten tarkkuuskaapeleiden valmistuksessa. Se on suunniteltu erityisesti erikoiskaapeleiden valmistukseen, jotka vaativat erittäin korkeita sähkön suorituskyvyn, mekaanisen lujuuden, joustavuuden ja johdonmukaisuuden vaatimuksia. Tämä laite toimii tarkasti koordinoidun liikkeen periaatteella, mikä mahdollistaa useiden ytimien pyörimisen ja kulkemisen tarkasti ja synkronisesti keskiakselin ympäri matkien taivaan kiertoradan liikettä optimaalisen geometrisen symmetrian ja rakenteellisen vakauden varmistamiseksi kertausprosessin aikana. Planetary Stranding Machine hallitsee tehokkaasti sisäistä jäännösjännitystä ytimissä nopean kertymisen aikana, säilyttäen langan alkuperäiset fysikaaliset ominaisuudet ja täydentää kertymisen sekä kaksikerroksisen suojauksen/suojakääreen integroidun jatkuvan prosessin kautta, mikä parantaa merkittävästi tuotannon tehokkuutta ja tuotteen yhtenäisyyttä.
Tekniset perusperiaatteet
Planetary Motion Architecture: Hyödynnä ainutlaatuista planeettavaihteiston voimansiirtojärjestelmää, jonka avulla useat hyötyyksiköt voivat suorittaa yhdistetyn kierroksen keskimmäisen vastaanottoakselin ympäri oman pyörimisensä ohella, mikä saavuttaa tarkan asettelun pituuden hallinnan ja jännityksen tasapainon.
Jännitysten optimointimekanismi: Käyttää käänteisen vääntömomentin kompensointitekniikkaa aktiivisesti vastustaakseen vääntöjännitystä kertymisen aikana, minimoimalla langan takaisinjousituksen taipumuksen varmistaakseen valmiin kaapelin mittojen vakauden ja pitkän aikavälin käyttövarmuuden.
Integroitu prosessimoduuli: Yhdistää kertaus-, suojauskäärintä- (foliopunos) ja teippausprosessit yhdeksi jatkuvaksi virtaukseksi eliminoiden prosessien siirtymien aiheuttamat laatuvaihtelut ja varmistaen suojakerroksen tiukan tarttumisen ja tasaisen tiheyden kaapelin sydämeen.
Tyypilliset käyttöalueet
Nopeat tiedonsiirtokaapelit: Tuottaa datakaapeleita, jotka ovat yhteensopivia USB 3.1:n, Thunderboltin, QSFP:n ja muiden nopeiden liitäntästandardien kanssa varmistaen signaalin eheyden ja alhaisen ylikuulumisen.
Erikoistuneet lääkinnällisten laitteiden kaapelit: Valmistaa monijohtimia kaapeleita lääketieteellisiin diagnostisiin laitteisiin, jotka täyttävät bioyhteensopivuusvaatimukset ja takaavat samalla korkean luotettavuuden monimutkaisissa lääketieteellisissä ympäristöissä.
Dynaamiset sovelluskaapelit: Suunniteltu erityisesti kaapelinkannatinjärjestelmille ja robottiliitoskaapeleille, jotka tarjoavat erinomaisen taivutusväsymiskestävyyden ja mekaanisen rasituksen sietokyvyn.
New Energy High-Current Cables: tuottaa suurvirtakaapeleita sähköajoneuvojen latausasemiin ja energian varastointijärjestelmiin, jotka täyttävät sähköturvallisuus- ja kestävyysvaatimukset korkeissa lämpötiloissa.
Erikoiskomposiittirakenteiset kaapelit: Käsittelee monimutkaisia rakenteita, kuten suuria johtimia, erikoismuotoiltuja johtimia ja komposiittisuojausta (kaksikerroksinen foliopunos), mikä varmistaa prosessin hallittavuuden ja tuotteen johdonmukaisuuden.
Laitetyypin vertailu
| Laitteen tyyppi | Toimintaperiaate | Sopiva kaapelirakenne | Max ydinmäärä | Poistumisnopeus | Sovelluksen ominaisuudet |
| Cage Planetary Strader | Planeettavaihteisto, kokonaiskierto | Virtakaapelit, ohjauskaapelit | 7-61 ydintä | Keski-nopea | Tukeva rakenne, soveltuu suuren poikkileikkauksen kertymiseen |
| Putkimainen Strander | Putken kierto, kiinteät maksut | Tietoliikennekaapelit, Datakaapelit | 1-30 ydintä | Suuri nopeus | Pieni koko, helppo mittarin vaihto |
| Nopea Strander | Yhden kierteen periaate, jousen kierto | Elektroniset johdot, Autojen johdot | 1-7 ydintä | Erittäin nopea | Korkea tuotantotehokkuus, sopii hienoille langoille |
| Back-Twist Pair Twister | Aktiivinen taaksepäin kierto, synkroninen seuranta | Nopeat parikaapelit, differentiaaliparit | 2 ydintä | Suuri nopeus | Täydellinen kierteen käännös, erinomainen signaalinsiirtokyky |
Ammattimainen huoltoopas
Rutiinihuoltopisteet:
-
Tarkista säännöllisesti planeettavaihteiston öljytaso ja likaisuus; näytetestaus suositellaan 500 käyttötunnin välein.
-
Jännitteenhallintajärjestelmän kalibrointi tulee suorittaa kuukausittain, jotta varmistetaan, että kireysvirhe maksuyksiköissä on <±5%.
-
Pyörien ja ohjauspyörien viikoittainen puhdistus ja kulumistarkastus estämään langan pinnan naarmuja.
Kriittisten komponenttien elinkaaren hallinta:
-
Planetary Gear Set: Ammattimainen tarkastus suositellaan 15 000 käyttötunnin välein.
-
Karan laakerit: Tarkista välys 10 000 tunnin välein; suunniteltu vaihto 24 000 tunnissa.
-
Servoasemat: Kattava suorituskyvyn testaus ja laiteohjelmistopäivitys 5 vuoden välein.
Tarkat säilytystoimenpiteet:
-
Neljännesvuosittain kertyvän putken pituuden tarkkuuden tarkastus lasermittauslaitteilla.
-
Puolivuosittainen dynaaminen tasapainotuskorjaus koko koneelle tärinän vähentämiseksi nopean käytön aikana.
-
Vuosittainen huolto, jossa tarkistetaan kaikkien liikkuvien osien asennusvälykset ja kohdistus.
Usein kysytyt tekniset kysymykset
Kysymys 1: Mitkä ovat tärkeimmät erot Planetary Stranding Machinen ja perinteisten karastuslaitteiden välillä?
V: Planetary Stranding Machine käyttää planeettaliikearkkitehtuuria, jossa jokainen voittoyksikkö pyörii keskiakselin ympäri säilyttäen samalla oman kiertonsa, mikä saavuttaa tarkan kertauskulman hallinnan ja jännityksen tasapainon. Perinteiset laitteet käyttävät tyypillisesti yhtä kiertomenetelmää, mikä vaikeuttaa sisäisen vääntömomentin poistamista kokonaan.
Kysymys 2: Kuinka valita sopiva karkastumisväline?
V: Valinnassa tulee ottaa huomioon kaapelirakenteen monimutkaisuus, johtimien lukumäärä, johtimen koko, tuotantonopeusvaatimukset ja suojaustarpeet. Planetary Stranding Machines soveltuu erityisen hyvin tarkkoihin, monisäikeisiin, monimutkaisiin kaapeleihin, jotka vaativat komposiittisuojauksen, kun taas Tubular Strandersit sopivat paremmin keskikokoisiin ja nopeisiin tuotantoskenaarioihin.
Q3: Miten laitteiden tuotantokapasiteetti arvioidaan?
V: Todellinen kapasiteetti riippuu tekijöistä, kuten ytimien lukumäärästä, kertymisen pituudesta ja langan halkaisijasta. Esimerkiksi Newtopp Precision NP-500 Planetary Stranding Machinella, joka tuottaa 7-ytimisen 18AWG-kaapelin, maksiminopeus voi olla 60 m/min, ja teoreettinen 24 tunnin kapasiteetti on noin 86 400 metriä.
Q4: Mikä on laitteiden päivitys- ja laajennusmahdollisuus?
V: Nykyaikaisissa Planetary Stranding Machinesissa on modulaarinen rakenne, joka mahdollistaa toiminnan laajentamisen lisäämällä maksuyksiköitä, integroimalla sisäänrakennettuja tarkastusmoduuleja tai päivittämällä ohjausjärjestelmiä. Newtopp Precision -laitteet tukevat päivityksiä peruskokoonpanoista täysin automatisoituihin älykkäisiin tuotantolinjoihin.
