1250 Double Bow Stranding Machine Valmistaja

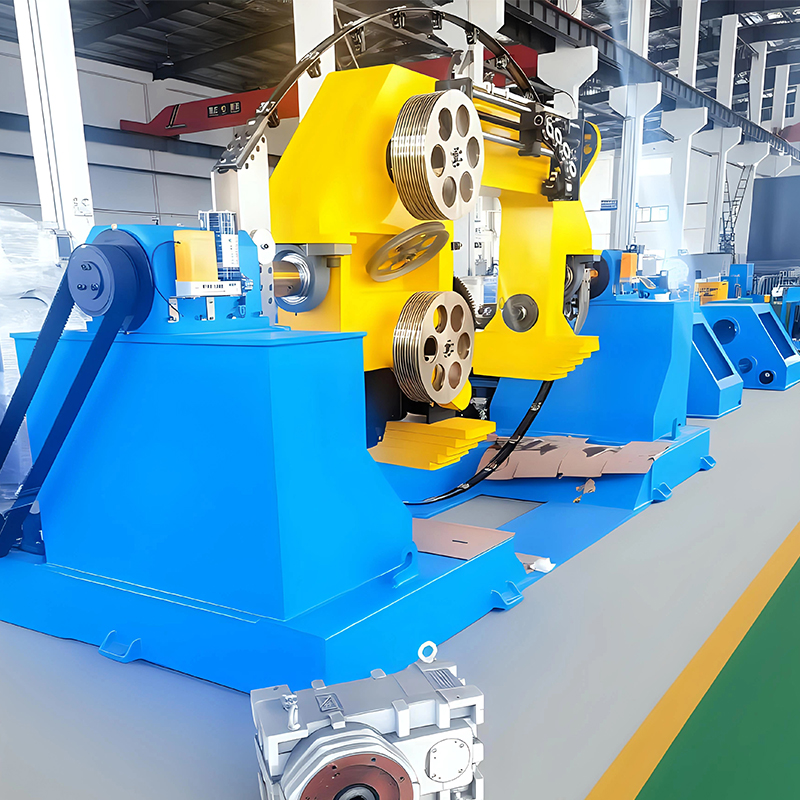

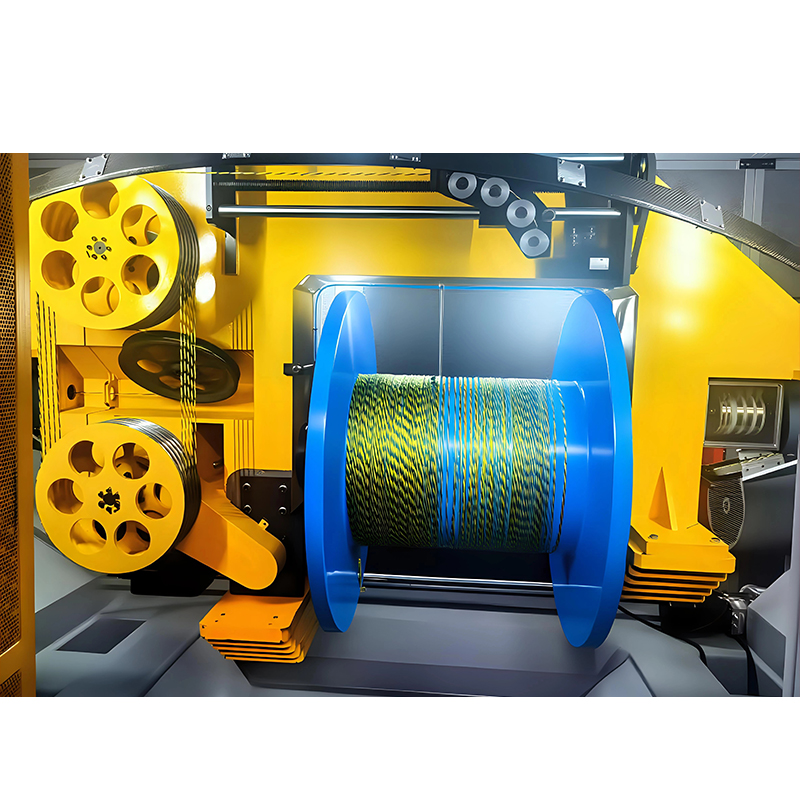

1250 Double Bow Stranding Machine

1250 Double Bow Stranding Machine on teollisuuslaite, jonka ydintoiminto on tehokkaasti ja tiukasti kierrellä (kiertää) useita yksisäikeisiä johtoja yhteen tietyn kuvion mukaisesti, jolloin muodostuu rakenteellisesti vakaa kaapeliyksikkö, jolla on parannettu sähköinen suorituskyky.

■ Double Bow Design: Koneen ydin on sen ainutlaatuisessa "Double Bow" -mekanismissa. Nämä kaksi kaaren muotoista sisään- ja sisäänvetomekanismia toimivat yhdessä varmistaakseen tasapainoisen jännityksen ja useiden säikeiden sujuvan liikkeen nopean kiertymisen aikana, mikä vähentää jännitysvaurioita ja parantaa säikeen tasaisuutta.
■ Tehokas johtimien ketjutuskyky: Suunniteltu käsittelemään samanaikaisesti useita yksittäisiä johtoja, ja se voi tehokkaasti niputtaa ja niputtaa suuria määriä johtimia, optisia kuituja tai muita lineaarisia materiaaleja (ylimääriin asti).
■ Tarkka stranding-hallinta: Tarkan mekaanisen voimansiirron ja ohjauksen (kuten kehtotyyppinen vastaanotto ja takaisinmaksu) ansiosta kierreväli (kierteen kireys) ja kiertymissuunta ovat erittäin yhdenmukaisia ​​ja hallittavissa, mikä on ratkaisevan tärkeää lopullisen kaapelin sähköisten ominaisuuksien, joustavuuden ja rakenteellisen vakauden varmistamiseksi. Jännitystasapainon hallinta: Kaksijousirakenne yhdistettynä kireyden säätöjärjestelmään hallitsee tehokkaasti useiden säikeiden dynaamista jännitystä nopean kierteen aikana, estäen yksittäisiä säikeitä olemasta liian kireät tai löysät, vähentäen katkeamisriskiä ja varmistaen säikeen pyöreyden ja suoruuden.
■ Muokattavuus ja joustava tuotanto: Suunnittelussa otetaan huomioon erilaiset lankojen halkaisijat, materiaalit (kuten kupari, alumiini, metalliseokset ja optinen kuitu) ja kierrekokoonpanot, mikä varmistaa tuotannon joustavuuden.
■ Vakaa tuotantotakuu: Vankka mekaaninen rakenne ja järkevä asettelu takaavat nopeat, jatkuvat ja vakaat tuotantotoiminnot, jotka täyttävät laajamittaisen kaapelivalmistuksen vaatimukset.
■ Kaapelin suorituskyvyn parantaminen: Perimmäisenä tavoitteena on tuottaa lankajohtimia, joilla on erinomainen sähkönjohtavuus, signaalinsiirron laatu, häiriönesto-ominaisuudet, mekaaninen lujuus ja joustavat taivutusominaisuudet. Nämä kierretyt johdot ovat olennaisia ​​komponentteja erityyppisissä johtimissa ja kaapeleissa, kuten virtakaapeleissa, tietoliikennekaapeleissa ja datakaapeleissa.

1250 Double Bow Stranding Machine
  • 1250 Double Bow Stranding Machine
  • 1250 Double Bow Stranding Machine
  • 1250 Double Bow Stranding Machine
EDELLINEN: Vaaka-/pystysuora Tyyppi Takaisin-kierre+parinauhakone
SEURAAVA: Uloketyyppinen yksisäikeinen kone
TEKNISET PARAMETRIT
OTA YHTEYTTÄ
LIITTYVÄT TUOTTEET
MEISTÄ
NewTopp Precision Jiangsu NewTopp Precision Machinery Co., Ltd.
Jiangsu NewTopp Precision Machinery Co., Ltd.
Perustamisestaan vuonna 2004 lähtien Jiangsu NewTopp Precision Machinery Co., Ltd. on erikoistunut huippuluokan kaapelilaitteiden tutkimukseen, kehitykseen, suunnitteluun ja valmistukseen. Yli vuosikymmenen kehityksen ja jatkuvan työn jälkeen yrityksemme on kasvanut käsittämään kolme tuotantolaitosta, IoT-teknologiayrityksen ja Kunshan Newtopp -haaratoimiston.
Newtopp Precision on kansallinen huipputeknologiayritys, ja se on saanut ISO9001-laatusertifikaatin ja ISO14001-ympäristöjärjestelmäsertifikaatin. Yritys kattaa 50 eekkeriä, ja sillä on oma T&K-keskus, viimeistelykeskus ja maalaamo, jotka yhdistävät T&K-toiminnan, suunnittelun, valmistuksen ja myynnin. Olemme sitoutuneet tarjoamaan asiakkaille korkealaatuisia tuotteita ja erinomaista palvelua.
Ammattimaisena Kiinan 1250 Double Bow Stranding Machine Valmistaja ja 1250 Double Bow Stranding Machine tehdas, yrityksemme kestävä kehitys matkan varrella on erottamaton asiakkaidemme tuesta ja luottamuksesta. Suuret yritykset tekevät pitkäaikaista yhteistyötä monien eri alojen asiakkaiden kanssa.
KUNNIASERTIFIKAATTI
TODISTUS
VIIMEISIMMÄT PÄIVITYKSET
MITÄ UUTTA
TEOLLISUUS TIETO

The 1250 Double Bow Stranding Machine on kriittinen laite kaapelinvalmistusteollisuudessa, ja se on erityisesti suunniteltu useiden yksittäisten johtimien (kuten kupari-/alumiinijohtimien tai valokuituyksiköiden) tehokkaaseen, tasaiseen ja erittäin tarkkaan kierteiseen ketjutukseen. Sen ydin piilee ainutlaatuisessa mekaanisessa rakenteessa, joka varmistaa tasapainoisen jännityksen ja tarkan vedon pituuden jokaiselle yksittäiselle johtimelle nopean käytön aikana, mikä tuottaa kaapelisydämiä, joilla on vakaa rakenne ja ylivoimainen sähköinen suorituskyky. 1250 Double Bow Stranding Machine on yksi Jiangsu Newtopp Precision Machinery Co., Ltd.:n lippulaivatuotteista, ja se ilmentää yrityksen syvällistä teknistä asiantuntemusta ja valmistuksen ammattitaitoa huippuluokan kaapelilaitteiden alalla.


Suunnittelun perusperiaatteet ja tekniset kohokohdat


1. Double Bow Pay-Off System
Tämä on mallin nimen alkuperä ja sen ydinetu perinteisiin kertauskoneisiin verrattuna. Kaksi symmetristä jousenmuotoista kehtoa tarkan synkronisen ohjauksen ansiosta saavuttavat seuraavat avainsuoritukset:

Perinteiset yksijousi/ei-jouset 1250 Double Bow Stranding Machine
Langan kireys voi olla epätasainen, mikä vaikuttaa kertymisen pyöreyteen. Kaksoisjousen synkroninen kompensointi varmistaa erittäin tasaisen jännityksen kaikissa johtimissa, mikä johtaa tiukkaan kiristykseen ilman rakoja.
Suuri inertia suuren nopeuden käytön aikana voi aiheuttaa tärinää ja langan katkeamista. Erinomainen dynaaminen tasapaino varmistaa sujuvan toiminnan vähentäen merkittävästi tärinää ja langan jännitystä, mikä sopii nopeaan jatkuvaan tuotantoon.
Pitkä seisokki puolan vaihdossa tai vianmäärityksessä. Ergonominen muotoilu helpottaa käyttöä ja huoltoa, vähentää odottamattomia seisokkeja ja parantaa yleistä tuotannon tehokkuutta.


2. Tehokas stringing ja tarkka ohjaus

  • Suuri kapasiteetti: Suunniteltu punoittamaan jopa 1250 yksikköä tai enemmän (riippuen langan halkaisijasta), mikä täyttää kaapelisydänvalmistustarpeet suuren poikkileikkauksen ja monisäikeisten kaapeleiden osalta.

  • Tarkka asennuspituus: Hyödyntää kehittyneitä mekaanisia voimansiirto- tai servo-ohjausjärjestelmiä, jotka tarjoavat vakaan, säädettävän ja erittäin toistettavan asennuspituuden ja ovat täysin eri kaapelistandardien (esim. UL, CE, VDE) mukaisia.

  • Suuri nopeus: Optimoitu kaksoisjousirakenne vähentää pyörivää massaa, mikä mahdollistaa suuremmat mekaaniset nopeudet säilyttäen samalla laadun, mikä lisää tehoa.

Kansallisena korkean teknologian yrityksenä Newtoppin T&K-tiimi on yhdistänyt vuosien kokemuksen häkki- ja putkimaisista keuhkoputkista kaksoiskeulasuunnitteluun, jossa yhdistyvät nopeiden karsimien tehokkuus häkkikiinnittimien tarkkaan jännityksen hallintaan.

Ensisijaiset sovellusalueet

1250 Double Bow Stranding Machinea käytetään laajalti kaapelityypeissä, jotka vaativat korkealaatuisia säikeitä johtimia:

  • Tiedonsiirtokaapelit: parien kiertäminen tai ytimen kertaus Cat5e:lle, Cat6:lle, Cat7:lle jne.

  • Virtakaapelit: Johdinkerrostus matala- ja keskijännitekaapeleille.

  • Erikoiskaapelit: Tarkkuuskerrostus robottikaapeleille, autojen johtosarjoille, uusille energiakaapeleille (valosähkö, latauspaalu) ja teollisuusväyläkaapeleille.

  • Muut lankamateriaalit: Puhelinjohtojen, äänikaapeleiden ja erilaisten metallimateriaalien nauhat.

Newtopp hyödyntää kokemustaan ​​täydellisten tuotantolinjalaitteiden toimittamisesta datakaapeleille, teollisuuskaapeleille ja robottikaapeleille ja varmistaa, että 1250 Double Bow Stranding Machine toimii täydellisessä synergiassa alku- ja loppupään laitteiden (kuten Newtoppin suulakepuristimet ja teippauskoneet) kanssa muodostaen erittäin tehokkaita tuotantolinjoja.

Laitteiden valinta- ja huoltoopas


1. Avainparametrit valintaa varten

Parametri Kuvaus ja huomioita
Sovellettava langan halkaisija-alue Vahvista yksittäisten lankojen halkaisija-alue, joka on kierrettävä ja varmista koneen yhteensopivuus.
Max. Stranding-yksiköiden lukumäärä Valitse tuotteidesi enimmäismäärän mukaan (esim. tyyppi 1250).
Laattojen pituusalue Varmista, että se kattaa kaikkien tuotetietojesi asennuspituusvaatimukset.
Max. Karan nopeus Vaikuttaa suoraan tuotannon tehokkuuteen; tasapaino koneen vakauden kanssa.
Maksupuolan koko Minimoi lisäinvestoinnit sovittamalla yhteen nykyiset työkalu- ja materiaalitiedot.
Jännitteenhallintamenetelmä Mekaaninen kitka, magneettinen hiukkasjarru tai servomoottori; vaihtelee tarkkuudessa ja hinnassa.


2. Rutiinihuollon avainkohdat

  • Säännöllinen voitelu: Voitele liikkuvat osat, kuten vaihteistot ja laakerit, tiukasti ohjeen mukaisesti.

  • Puhdistus: Poista metallilastut ja pöly välittömästi koneen sisältä tarkkuuden heikkenemisen estämiseksi.

  • Jännitysjärjestelmän tarkastus: Kalibroi ja tarkasta kireyden hallintamekanismit säännöllisesti varmistaaksesi herkän ja tarkan toiminnan.

  • Mekaaninen kiinnitystarkastus: Tarkista, että pultit ovat löystyneet kaikissa liitäntäpisteissä, erityisesti nopeasti pyörivissä osissa.

  • Sähköjärjestelmän tarkistus: Tarkista anturien, jarrujen, PLC:n ja muiden sähkökomponenttien toimintatila.

Jiangsu Newtopp Precision Machinery Co., Ltd. ei tarjoa vain korkealaatuisia 1250 Double Bow Stranding -koneita, ja tarjoaa myös kattavan kuljettajakoulutuksen, yksityiskohtaiset huoltooppaat ja pitkäaikaisen varaosat, jotta laitteet säilyttävät optimaalisen suorituskyvyn koko elinkaarensa ajan.

Usein kysytyt kysymykset (FAQ)

K1: Mitkä ovat tärkeimmät erot Double Bow Stranderin, Tubular Stranderin ja Cage Stranderin välillä?
A1: Keskeiset erot ovat maksujärjestelmässä ja jännityksen hallinnassa. Putkimaisissa kierteissä on kiinteät puolat, jotka soveltuvat hitaisiin, karkeisiin kierteisiin. Häkkikiinnityksissä on puolat, jotka pyörivät häkin mukana, mikä tarjoaa hyvän kireyden hallinnan tarkalle monikerroksiselle nauhalle, mutta nopeusrajoituksilla. 1250 Double Bow Stranding Machinen kaksoistelinerakenne on tehokas kompromissi. Se tarjoaa paremman kireyden hallinnan ja suuremman nopeuden kuin putkimaiset lankalangat ja yksinkertaisemman, paremmin huollettavan rakenteen verrattuna nopeisiin häkkijuomiin, mikä tekee siitä erityisen sopivan nopeaan ja tarkkaan keskihalkaisijaisten lankojen punomiseen suurissa määrissä.

Kysymys 2: Kuinka estää liiallinen sisäinen vääntöjännitys tai jousto kierretyssä johtimessa?
A2: Tämä on juuri 1250 Double Bow Stranding Machinen ydin. Sen kaksoisjousen symmetrinen muotoilu ja tarkka synkronointijärjestelmä takaavat lähes identtisen jännityksen kaikille johtimille konvergenssipisteessä. Newtoppin suunnittelu optimoi ohjauspyörän kulkureitin ja ottokulman minimoiden turhat taivutusjännitykset, mikä estää olennaisesti sisäisten jännitysten kertymisen ja tuotteen joustavuuden, joka johtuu epätasaisesta jännityksestä tai liiallisesta muodonmuutoksesta.

Q3: Kuinka laitteesi takaavat yhteensopivuuden olemassa olevien tuotantolinjojen kanssa?
A3: Jiangsu Newtopp Precision Machinery Co., Ltd. on koko ketjun toimittaja, joka kattaa T&K:n, suunnittelun ja valmistuksen, ja ymmärtää syvästi tuotantolinjojen synergian tärkeyden. Tarjoamme joustavan käyttöliittymän räätälöinnin (sähkösignaalit, mekaaniset mitat, nopeuden sovitus jne.), mikä varmistaa, että 1250 Double Bow Stranding Machine voidaan integroida saumattomasti asiakkaiden nykyisiin tuotantolinjoihin tai uusiin muista Newtopp-laitteista (kuten suulakepuristimet, teippauskoneet) koostuviin linjoihin, mikä mahdollistaa älykkään ja jatkuvan tuotannon.

Q4: Mikä on avainkomponenttien käyttöikä, ja ovatko ne helppo vaihtaa?
A4: Newtopp vaatii korkealaatuisten laakerien, vaihteiden ja sähkökomponenttien käyttöä. Tärkeimmät mekaaniset osat on vahvistettu ja tarkkuuskoneistettu pitkän käyttöiän takaamiseksi. Samaan aikaan laitteessa on modulaarinen rakenne, ja kulutusosat ja huoltopisteet ovat helposti saatavilla yksinkertaista vaihtoa varten. Yrityksen tukikohdat, kuten Kunshanissa, varmistavat aitojen varaosien ja teknisen tuen nopean toimituksen.
