Käyttö: Soveltuu datakaapeleiden, kuten Cat-5, Cat-5e, Cat-6 ja HDMI 2.1, eristyssydänjohtimien takaisinkierrettämiseen ja paljain kierrettyyn parikierteeseen.
Ominaisuus: Kierrä taaksepäin ennen parikierrettä ja vähennä lankavaurioita kiertämisen aikana. Taaksepäin kierrettävät ja parikiertokoneet toimivat yhdessä.

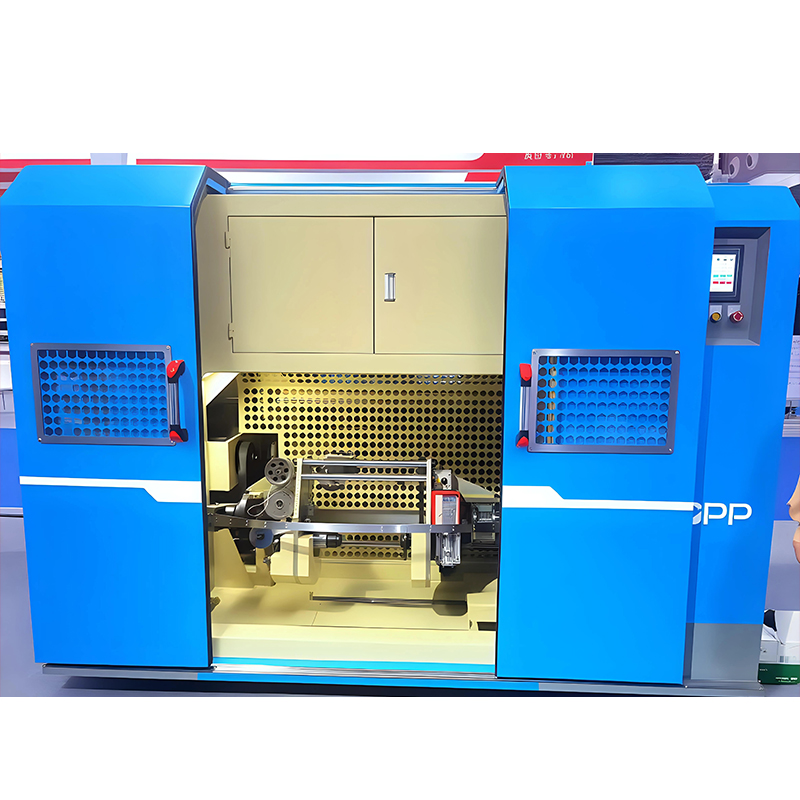

Pääosat: Φ500 aktiivinen takaisinkiertymiskone ja Φ500 parin kiertokone
The Vaaka-/pystysuuntainen takaisin-kierreparinauhakone on keskeinen laite huippuluokan datakaapelin valmistuksessa. Se on suunniteltu erityisesti tarkkuusdatakaapeleissa, kuten Cat-5, Cat-5e, Cat-6 ja HDMI 2.1, käytettävien eristettyjen ydinjohtimien takaisinkierrettämiseen ja paljain kierretyn parin ketjuttamiseen. Tämän koneen ydin on sen synergistisessä "takaisin kierre ensin, sitten parikierre" -toimintatilassa, joka vähentää tehokkaasti lankajännitystä ja vaurioita kertausprosessin aikana. Tämä varmistaa johdinparien sähköisen suorituskyvyn vakauden ja johdonmukaisuuden, mikä muodostaa perustan korkean suorituskyvyn, alhaisen latenssin tiedonsiirtokaapeleiden valmistukseen.
Tämä Back-Twist Pair Stranding Machine on Jiangsu Newtopp Precision Machinery Co., Ltd:n kaapelilaitteiden tuotematriisin avainkomponentti, ja se sisältää yli vuosikymmenen T&K-kokemuksen korkean tarkkuuden koneiden valmistuksen alalla, mikä kuvastaa johdonmukaista pyrkimystämme "tarkkuuden, tehokkuuden ja luotettavuuden" suunnittelufilosofiaan.
Syvällinen tekninen periaateanalyysi

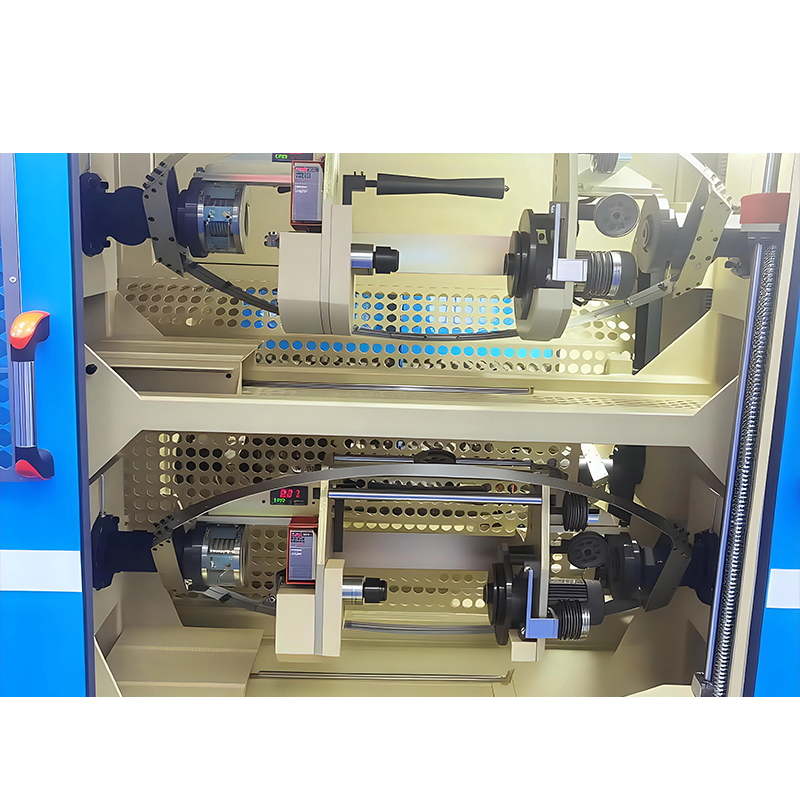

Laitteet toimivat Φ500 aktiivisen takaisinkierrettävän maksukoneen ja Φ500 parin kertauskoneen koordinoidun työn kautta. Sen ydinperiaate on, että aktiivinen takaisinkierretty maksuyksikkö neutraloi ydinlangan luontaisen vääntymisen, joka syntyy aukikäämityksen aikana reaaliajassa, jolloin sydänlangan tilaan "nolla vääntö" tai minimaalinen jäännösjännitys ennen kuin se tulee kertausyksikköön. Myöhemmin parin keruukone kiertää kaksi sydänlankaa pariksi, jossa on erittäin tarkka nousun säätö.
Tämä prosessi minimoi ongelmat, kuten eristyskerroksen mikrovauriot ja muutokset johtimen venymisnopeudessa, jotka johtuvat vääntömomentin kertymisestä perinteisessä parikerroksessa, mikä parantaa merkittävästi johtoparin sähköisiä suorituskykyparametreja, mukaan lukien paluuhäviö ja lähipään ylikuuluminen (NEXT).
Tyypilliset sovellustapaukset
| Kaapelin tyyppi | Sovelluksen kuvaus | Suorituskykyvaatimus Back-Twist Pair Stranding -koneelle |
|---|---|---|
| Cat-6/6A | Gigabit/10 Gigabit Ethernet | Vaatii erittäin suurta kertaustarkkuutta ja johdonmukaisuutta taatakseen lähetyksen suorituskyvyn taajuuksilla 250 MHz ja yli. Taaksepäin kiertävä prosessi vähentää vikoja ja varmistaa kanavan yhteensopivuuden. |
| HDMI 2.1 | Ultra-High Definition Audio-Video -lähetys | Tukee suuria nopeuksia jopa 48 Gbps, vaatien tiukkaa parisymmetriaa ja signaalin eheyttä. Varustus varmistaa tasaisen parikertymän ja vähäisen vaurion. |
| Erikoistuneet nopeat datakaapelit | Palvelinkeskus, palvelimen sisäiset yhteydet | Usein on täytettävä tiukemmat impedanssi- ja vaimennusvaatimukset. Koneen vakaus ja korkea tarkkuus takaavat pätevien tuotteiden erätuotannon. |
Hyödyntämällä kansallisen korkean teknologian yrityksen T&K-voimaa, Newtopp Precision suunnittelee Back-Twist Pair Stranding Machinen täyttämään täysin edellä mainittujen peruslanganvalmistuksen huippuluokan sovellusten tiukat vaatimukset.
Huolto ja tekninen tuki
Newtopp suosittelee seuraavien huolto-ohjeiden noudattamista varmistaakseen, että vaaka-/pystysuuntainen back-twist Pair Stranding Machine säilyttää optimaalisen tarkkuuden ja vakauden pitkällä aikavälillä:
Päivittäinen tarkastus: Tarkista pneumaattisten komponenttien paine, jännitysjärjestelmän vaste, päälaakerin lämpötilan nousu ja mahdollinen epänormaali tärinä.
Säännöllinen huolto: Täytä määrätty rasva pyöriville osille (esim. takaisinkierrettävät laakerit, keulalaakerit) aikataulun mukaan, puhdista valosähköiset anturit ja tarkasta ja kiristä kaikki sähköliitännät.
Tarkkuuskalibrointi: Kalibroi säännöllisin väliajoin takaisinkiertymiskulma ja kiertymiskulma ammattimaisilla instrumenteilla. Tämän palvelun voivat tarjota Newtoppin ammattiinsinöörit.
Newtopp Precision varmistaa jokaisen toimitetun koneen laadun ISO9001-laatujärjestelmänsä kautta. T&K:n, valmistuksen ja myynnin kattavan täyden ketjun palvelujärjestelmän tukemana tarjoamme asiakkaillemme kattavaa tukea asennuksesta ja käyttöönotosta, käyttäjien koulutuksesta elinikäiseen tekniseen apuun.
Usein kysytyt kysymykset (FAQ)
K: Miksi "takaisin kiertäminen" on tarpeen datakaapeliparien valmistuksessa?
V: Taaksepäin kiertämistä käytetään eliminoimaan eristettyyn sydänjohtoon kertyneet pyörimisjännitykset maksuprosessin aikana. Ilman takaisinkiertymistä suora parin kertyminen aiheuttaisi tämän jännityksen johtamaan langan sisäisen rakenteen mikrodeformaatioon, mikä vaikuttaisi vakavasti ominaisimpedanssin ja ylikuulumisen ilmaisimien vakauteen korkeataajuisen signaalin lähetyksen aikana. Tämän vuoksi kaapelin on vaikea läpäistä korkeatasoisia testejä, kuten Cat-6/HDMI 2.1.
K: Mitkä ovat Newtoppin Back-Twist Pair Stranding Machinen erityiset edut verrattuna tavallisiin twinner-pareihin?
V: Ydinetu on "aktiivisen takaisinkierteen" ja "korkean tarkkuuden parien kertymisen" integroitu synergia. Tavallisista twiner-pareista puuttuu takaisinkiertymä tai niillä on vain yksinkertainen ylikierteen kompensointi, mikä voi helposti aiheuttaa lankavaurioita. Laitteemme saavuttaa aktiivisen takaisinkiertymisen tarkkuusohjausjärjestelmän avulla, joka suojaa lankaa lähteeltä. Samanaikaisesti kertausyksikkö erittäin jäykän rakenteensa ja edistyneiden käyttövoimansa ansiosta varmistaa erittäin tasaisen ja tasaisen pituuden. Tämä parantaa suoraan tuotteen sähköisen suorituskyvyn ensikierron tuottoprosenttia ja tuotannon kokonaistuottoa.
K: Mitkä ovat tärkeimmät tekijät, jotka on otettava huomioon valittaessa vaaka- ja pystysuuntaisia tyyppejä?
V: Ensisijainen näkökohta on työpajan tilajärjestely (pitkänomainen tai korkea tila). Toiseksi, harkitse käyttö- ja huoltotottumuksia. Vaakasuuntainen tyyppi helpottaa käyttöä ja sopii useimpiin perinteisiin työpajoihin. Pystysuuntainen tyyppi säästää lattiatilaa ja sopii erinomaisesti nykyaikaisille tuotantolinjoille, joissa on korkea automaatio ja kompaktit asettelut. Newtoppin myyntiinsinöörit voivat tarjota optimaalisia valintasuosituksia sinun pohjasuunnitelmasi perusteella.
K: Voivatko laitteet mahdollistaa erityyppisten sydänlankojen tuotannon (esim. halkaisija, pituus)?
V: Kyllä. Newtoppin Back-Twist Pair Stranding Machine on suunniteltu hyvään monipuolisuuteen. Tuotantoa voidaan vaihtaa nopeasti eri lankaparien välillä vaihtamalla kelaa, säätämällä kiristintä ja muokkaamalla kosketusnäytön säikeytysparametreja (kuten nopeutta, nousua jne.). Tarjoamme yksityiskohtaisia käyttöoppaita ja parametrien asetusohjeita.
K: Miten Newtopp laitevalmistajana varmistaa koneen pitkän aikavälin vakaan toiminnan?
V: Ensinnäkin ydinkomponentit, kuten pääkara, laakerit ja servojärjestelmät, hankitaan kansainvälisesti tunnetuilta tuotemerkeiltä. Toiseksi meillä on itsenäinen T&K-keskus ja viimeistelykeskus, jotka mahdollistavat tärkeimpien rakenneosien sisäisen tarkkuustyöstön peruslaadun varmistamiseksi. Lopuksi tarjoamme kattavaa myynnin jälkeistä tukea, mukaan lukien etädiagnostiikka, varaosien toimitukset ja säännölliset seurannat, mikä varmistaa asiakkaidemme tuotantolinjojen jatkuvan ja tehokkaan toiminnan. ISO14001-ympäristöjärjestelmämme sitoo meidät myös harjoittamaan ympäristövastuuta laitteiden valmistuksessa ja huollossa.
