Cable Stranding Machine on johtojen ja kaapelien valmistusteollisuuden keskeinen laite, joka on suunniteltu yhdistämään useita johtoja tai johtimia yhdeksi yhtenäiseksi säikeeksi. Tätä konetta käytetään laajalti erityyppisissä kaapelituotannossa, mukaan lukien virtakaapeleissa, tietoliikennekaapeleissa ja erikoiskaapeleissa, mikä mahdollistaa yksittäisten johtimien johdonmukaisen kiertämisen ja tarkan kohdistuksen. Kaapelisäikeistyskoneen ydintoimintoihin kuuluu kiertymisjännityksen hallinta, pyörimisnopeuksien synkronointi ja yhtenäisen säikeen geometrian ylläpitäminen, jotka ovat välttämättömiä tuotteen luotettavuuden ja sähköisen suorituskyvyn varmistamiseksi. Nykyaikaisissa kaapelin kertauskoneissa on tehokkaat käyttöjärjestelmät, kehittyneet jännityksen ohjausmekanismit ja modulaariset rakenteet, jotka mahdollistavat helpon säädön eri lankakokojen ja säikeen kokoonpanojen mukaan. Nämä koneet parantavat tuotantotehokkuutta, vähentävät materiaalihukkaa ja parantavat kaapelin laatua. Integroimalla Cable Stranding Machinen kaapelin valmistuslinjaan valmistajat voivat saavuttaa vakaan suorituskyvyn, suuren tarkkuuden ja mukautuvuuden erilaisiin tuotantovaatimuksiin.

LÄHETÄ VIESTI

Jätä viestisi*

MEISTÄ
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision on kansallinen korkean teknologian yritys, joka on saanut ISO9001-laatusertifikaatin ja ISO14001-ympäristöjärjestelmän sertifioinnin. Yrityksellä on 50 hehtaarin pinta-ala, ja siinä on itsenäinen T&K-keskus, viimeistelykeskus ja maalikoppi, joka yhdistää T&K:n, suunnittelun, valmistuksen ja myynnin. Olemme sitoutuneet tarjoamaan asiakkaillemme korkealaatuisia tuotteita ja erinomaista palvelua.
As a professional Kaapelin juoksukone supplier and Kaapelin juoksukone company, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.

KUNNIATODISTUS
SERTIFIKAATTI
LIITTYVÄT TUOTTEET
VIIMEISET PÄIVITYKSET
MITÄ UUTISTA
TEOLLISUUS TIEDOT

A Kaapelin juoksukone on johtojen ja kaapelien valmistusprosessin ydinlaite, joka on suunniteltu kiertämään useita yksittäisiä johtoja tai johtimia yhtenäiseksi säikeiseksi rakenteeksi, jolla on määrätty pituus ja suunta. Tätä laitetta käytetään laajalti tehokaapeleiden, tietoliikennekaapeleiden, tiedonsiirtokaapeleiden, autokaapeleiden, uusien energiakaapeleiden ja teollisuuden erikoiskaapeleiden valmistuksessa. Ohjaamalla tarkasti säikeytysväliä, jännitystä ja pyörimisvakautta, kaapelijuoksukone varmistaa johtimen yhtenäisyyden, mekaanisen lujuuden ja vakaan sähköisen suorituskyvyn.

Nykyaikaisilla kaapelituotantolinjoilla Kaapelin juoksukone ei ainoastaan ​​muotoile johtimia, vaan myös vaikuttaa suoraan kaapelin joustavuuteen, väsymiskestävyyteen, virransiirtokykyyn ja myöhempien prosessien, kuten suulakepuristamisen, teippauksen ja kaapeloinnin, vakauteen.

Kaapeliketjukoneiden yleiset toiminnot ja ominaisuudet

Vaikka eri mallit vaihtelevat rakenteeltaan ja kokoonpanoltaan, kaikilla Cable Stranding Machineilla on useita keskeisiä ominaisuuksia:

  • Yhtenäinen tarkoitus : Kupari-, alumiini- tai metalliseosjohtimien kiertyminen

  • Ydintoiminto : Asennuspituuden, kertymissuunnan ja johtimen geometrian tarkka hallinta

  • Suorituskyvyn painopiste : Korkea kertaustarkkuus, vakaa toiminta ja tasainen jännityksen hallinta

  • Korkea järjestelmäintegraatio : Koordinoitu toiminta maksutelineiden, vetotelineiden ja vastaanottojärjestelmien kanssa

  • Laaja teollisuuden soveltuvuus : Soveltuu sähkö-, viestintä-, auto- ja uusien energiakaapelien tuotantoon

Kaapelin juoksukoneen toimintaperiaate

Cable Strandding Machinen toimintaperiaate perustuu ohjattuun pyörivään liikkeeseen. Useita yksittäisiä johtimia syötetään maksuyksiköistä ja kierretään keskusakselin ympäri pyörivän häkin, putken, rummun tai ulokerakenteen läpi. Vastaanottonopeus ja pyörimisnopeus synkronoidaan vaaditun kiertymiskulman saavuttamiseksi.

Keskeisiä toiminnallisia elementtejä ovat:

  • Pyörivät komponentit, jotka synnyttävät kiertymisliikkeen

  • Vakaa johtojen syöttö maksujärjestelmistä

  • Jännitteensäätömekanismit varmistavat tasaisen jännityksen jokaisessa langassa

  • Vastaanottoyksiköt, jotka säilyttävät lopullisen johdinrakenteen

Tätä periaatetta sovelletaan yksikerroksisiin, monikerroksisiin ja takaisinkierretysprosesseihin.

Tärkeimmät kaapelointikoneiden tyypit

Koneen tyyppi Työskentelymenetelmä Sopivat johtimet Tyypilliset sovellukset
Häkkityyppinen Planetary Stranding Machine Planeetan pyöriminen Suuri poikkileikkaus kupari/alumiini Virta- ja energiakaapelit
Putkimainen stranding kone Nopea putken kierto Pienen poikkileikkauksen johtimet Tiedonsiirto- ja ohjauskaapelit
Drum Twister Pyörivän rummun keruu Monikerroksiset säikeet johtimet Keski- ja korkeajännitekaapelit

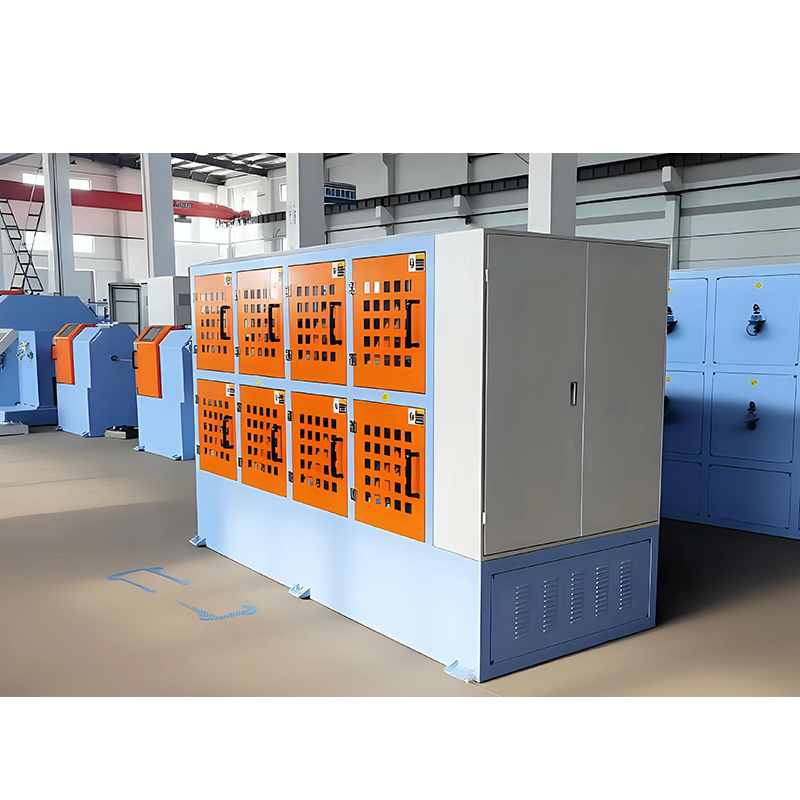

Cantilever Single Twister Yksisäikeinen uloke Yksikerroksiset tai parilliset johtimet Datakaapelit, autokaapelit

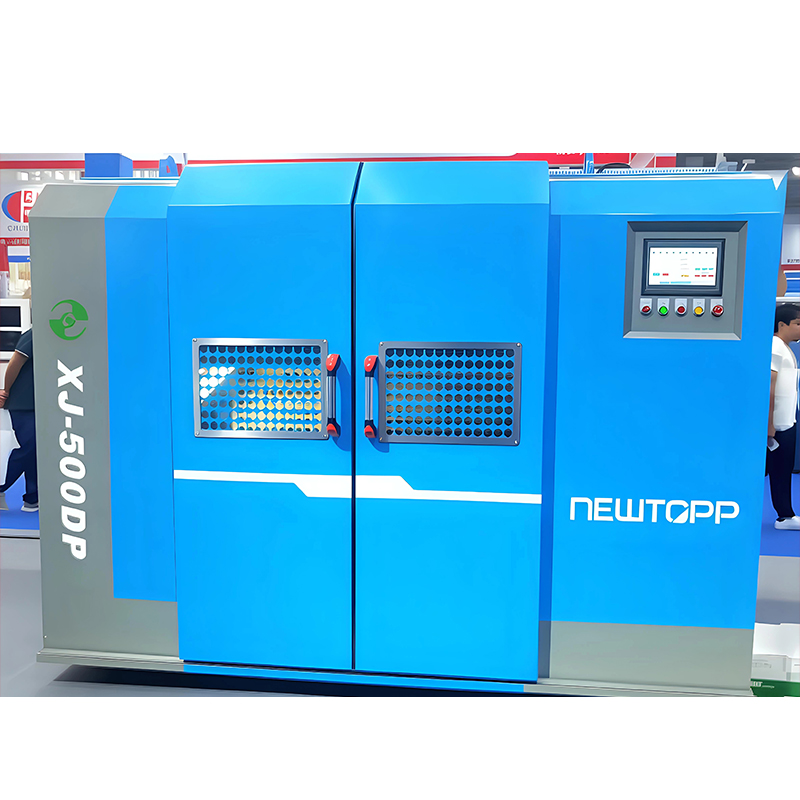

Taaksepäin kierretty Twinning Machine Taaksepäin kierretty naru Parilliset johtimet Verkko- ja signaalikaapelit
Kuparilangan sidontakone Omistettu johtimien naruttaminen Paljas tai tinattu kupari Joustavat johtimet

Jiangsu Newtopp Precision Machinery Co., Ltd. tarjoaa kattavan valikoiman kertauslaitteita, jotka mahdollistavat joustavan konfiguroinnin johtimen koon, kaapelirakenteen ja tuotantokapasiteettivaatimusten perusteella.

Tyypilliset sovellusskenaariot

  • Autojen kaapelien valmistus : Joustavat säikeet johtimet, joilla on parannettu tärinänkestävyys

  • Tieto- ja tietoliikennekaapelit : Pariliitos signaalin johdonmukaisuuden varmistamiseksi

  • Uudet energiakaapelit : Monisäikeiset rakenteet tukevat suurta virtaa ja joustavuutta

  • Teollisuuden ohjauskaapelit : Vakaa asennuspituus yhteensopivaksi teippaus- ja suulakepuristusprosessien kanssa

Monilla tuotantolinjoilla kaapelin virityskoneet toimivat yhdessä suulakepuristuslinjojen ja teippauskoneiden kanssa jatkuvatoimisten valmistusjärjestelmien muodostamiseksi.

Vertailu muihin vääntölaitteisiin

Vertailukohde Kaapelin juoksukone Kiertokone
Ensisijainen toiminto Johtimen karsinta Parin kiertäminen tai kaapelointi
Rakenteellinen monimutkaisuus Korkeampi Alempi
Tuotantovaihe Johtimen valmistus Kaapelointi tai signaalin strukturointi
Tarkkuusvaatimus Korkea Keskikokoinen

Cable Stranding Machines keskittyy johtimen muodostukseen kaapelin lopullisen kokoonpanon sijaan.

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Voiko kaapelin juoksukone käsitellä useita erikokoisia johtimia?
V: Kyllä. Säätämällä työkaluja, säikeytyshäkkejä ja prosessiparametreja voidaan sovittaa eri langan halkaisijat.

Kysymys 2: Miten karihtumiskulmaa ohjataan?
V: Pyörimisnopeuden ja linjanopeuden synkronoidulla ohjauksella.

Q3: Voidaanko kone integroida ekstruusiolinjoihin?
V: Useimmat mallit tukevat inline-toimintoa ekstruusio- ja teippauslaitteilla.

Q4: Mitä tekijöitä tulee ottaa huomioon konetta valittaessa?
V: Johdinmateriaali, halkaisija-alue, vaadittu asennuspituus, tuotantonopeus ja jatkoprosessit.
