Kaapelivalmistusteollisuus kohtaa lisääntyviä vaatimuksia korkeammalle suorituskyvylle, luotettavuudelle ja monimutkaisemmille rakenteille, erityisesti sovelluksissa tiedonsiirrossa, autoteollisuudessa, robotiikassa ja uusilla energia-aloilla. Erikoiskaapeleiden – kuten suurtaajuisten signaalijohtojen, robottikaapeleiden tai autojen johtosarjojen – valmistuksen ytimessä on kriittinen ja tarkkuudesta riippuvainen prosessi: eristeteippaus tai käärintä. Tämä prosessi rakentaa yhtenäisiä, rakottomia eristekerroksia johtimien ympärille, mikä on olennaista sähköisen eheyden, signaalin tarkkuuden ja pitkän aikavälin kestävyyden kannalta.

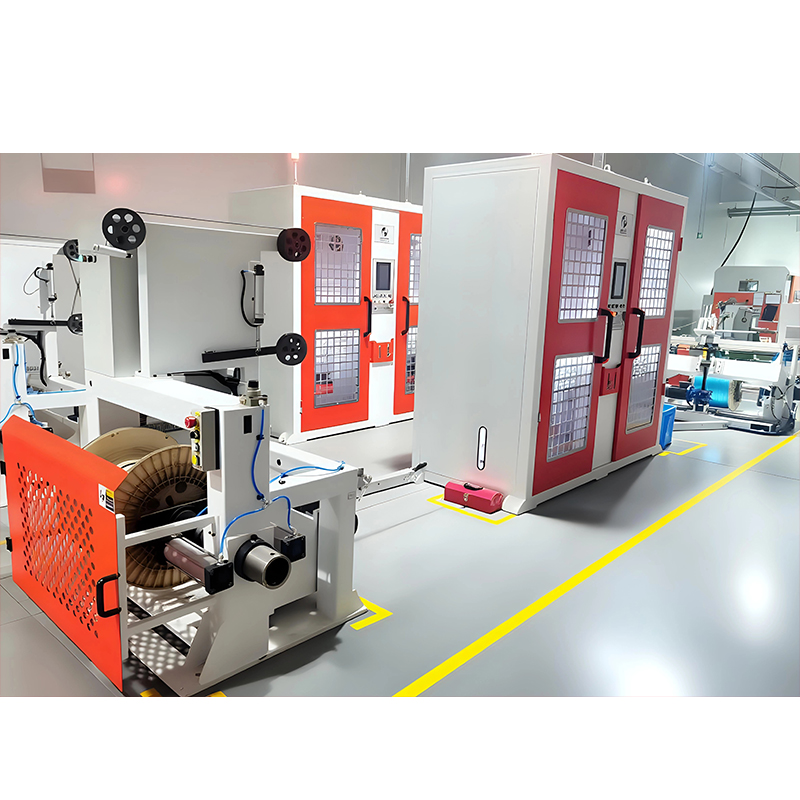

Nykyaikaisten kaapeleiden tiukkojen vaatimusten täyttäminen, erityisesti monikerroksisissa monimutkaisissa johtimissa, on tehnyt perinteisistä mekaanisista teippausjärjestelmistä riittämättömiä. Alan siirtymä kohti korkean tarkkuuden, digitaalisesti ohjattuja järjestelmiä, jotka takaavat johdonmukaisuuden, nopeuden ja mukautuvuuden. Tämä on juuri se tekninen aukko, jota kaltaiset ratkaisut korjaavat Numeerinen ohjaus pystysuora kaksikerroksinen / monikerroksinen servoteippauskone Jiangsu Newtopp Precision Machineryltä. Tämä järjestelmä sisältää seuraavan sukupolven teippausteknologian, hyödyntäen moniakselisia servo-algoritmeja ja koordinoitua pystysuoraa kahden aseman ohjausta eristyskerrosten levittämisen muuttamiseksi, mikä vastaa suoraan älykkäämpien ja tehokkaampien kaapelintuotantolaitteiden pyyntöön.
Eristysteippauksen peruskäsitteet
Teknologisen harppauksen arvostamiseksi on tärkeää ymmärtää eristeteippausprosessin perustavoitteet ja haasteet.
-
Ensisijainen tavoite: Ydintoiminto on kääriä eristenauha, kuten PTFE, polyesteri tai komposiittikalvot, kierteisesti johtavan sydämen ympärille (joka voi olla yksittäinen lanka, säikeinen tai rinnakkainen johtime) tarkalla limityksellä. Tämä luo jatkuvan, tasaisen dielektrisen esteen.
-
Keskeinen haaste – jännityksen hallinta: Tasainen nauhan kireys on ensiarvoisen tärkeää. Vaihteleva jännitys aiheuttaa epätasaista kääretiheyttä, rakoja, ryppyjä tai venyvää teippiä, mikä johtaa eristysvirheisiin, jotka heikentävät sähköistä suorituskykyä. Tutkimukset korostavat, että tehokas jännityksen hallinta on ensisijainen lopputuotteen laadun määräävä tekijä, ja nykyaikaiset strategiat keskittyvät suljetun silmukan, anturittomiin tai epäsuoraan ohjausmenetelmiin tarkempien ja yksinkertaisempien järjestelmien saavuttamiseksi.
-
Tarkkuusmandaatti – polun vakaus: Pisteen, jossa nauha koskettaa johtimia – muodostuskohtaa – on pysyttävä spatiaalisesti vakaana. Kaikki ajautuminen koneen kiihdytyksen, vakionopeuden tai hidastuksen aikana johtaa epäjohdonmukaiseen päällekkäisyyteen tai nousuun, mikä vaarantaa eristeen eheyden ja tasaisuuden.
Toimialamittarit
Konsepteista mitattavaan suorituskykyyn siirtyessä teollisuus arvioi teippauslaitteita useiden keskeisten mittareiden perusteella. Seuraavassa taulukossa verrataan perinteisten järjestelmien ominaisuudet kehittyneiden servokäyttöisten ratkaisujen, kuten numeerisen ohjauksen pystysuoran kaksikerroksisen/monikerroksisen servoteippauskoneen, ominaisuuksiin.
| Suorituskykymittari | Perinteiset / mekaaniset teippauslaitteet | Edistyksellinen servokäyttöinen teippausjärjestelmä (esim. Newtoppin ratkaisu) | Vaikutus kaapelin laatuun ja tuotantoon |
| Jännitteen hallinta | Usein mekaaninen tai avoin silmukka; kireys vaihtelee rullan halkaisijan ja nopeuden mukaan. | Suljetun silmukan portaaton jännityskentän ohjaus reaaliaikaisella laskennalla ja kompensaatiolla. | Eliminoi manuaalisen toiminnan, varmistaa tasaisen kerrosten tiheyden ja estää jännityspiikkeistä tai painumista johtuvia vikoja. |
| Nopeus & Suorituskyky | Rajoitettu mekaanisilla liitoksilla; hitaammat sykliajat. | Integroitu korkeahitainen karakäyttö mahdollistaa eksponentiaalisesti suuremman materiaalin läpimenon aikayksikköä kohti. | Lisää dramaattisesti tuotantokapasiteettia ja tehokkuutta suuria tai paksuja eristysvaatimuksia varten. |
| Käärimispolun tarkkuus | Alttia ajautua mekaanisen välyksen ja inertian vuoksi. | Ohjelmoitava liikeohjain varmistaa, että teippauspisteessä ei ole poikkeavaa kaikissa liikevaiheissa. | Takaa täydellisen päällekkäisyyden ja geometrisen johdonmukaisuuden, mikä on kriittistä korkeataajuisille ja pienikokoisille kaapeleille. |
| Prosessin joustavuus | Tarvittavat työkalujen muutokset eri johtimia tai käärekuvioita varten; rajoitettu sopeutumiskyky. | Älykäs järjestelytopologia, joka mahdollistaa leveys-/väliparametrien ilmaisen 3D-määrittelyn digitaalisen esiasetuksen avulla. | Mahdollistaa nopeat vaihdot ja mahdollistaa laajan valikoiman perinteisiä ja erikoisjohtokokoonpanoja ilman laitteiston vaihtoja. |
| Automaatio ja älykkyys | Manuaalinen asetus ja valvonta ovat yleisiä. | Digitaalisesti esiasetetut parametrit, moniakselinen servokoordinointi ja reaaliaikaiset kompensointimekanismit. | Vähentää riippuvuutta käyttäjän taidoista, minimoi inhimilliset virheet ja tasoittaa tietä integraatiolle älykkäisiin tehdasasetuksiin |
Vakaus koordinoinnin kautta
Yksinkertaistettu kaavio auttaa visualisoimaan keskeisen teknologisen erottimen. Perinteiset järjestelmät käsittelevät usein johtimen syöttöä ja nauhapään liikettä löyhästi kytkettyinä, mikä johtaa polun epävakauteen. Sitä vastoin todellinen servoteippausjärjestelmä käsittelee niitä koordinoituna moniakselisena järjestelmänä. Liikeohjain synkronoi reaaliajassa johtimen pyörimisen (C-akseli), teippipään vaakasuoran liikeradan (X-akseli) ja pystysuuntaisen asemoinnin kaksikerroksisissa järjestelmissä (Y-akseli). Tämä elektroninen vaihteisto yhdistettynä dynaamiseen jännityksen hallintaan lukitsee teippauspisteen tilaan ja varmistaa moitteettoman kääreen johdonmukaisuuden nopeuden muutoksista riippumatta.
Rata muokkaa tulevaisuuden teippausratkaisuja
Kaapelilaitteiden sektori ei ole staattinen. Useat voimakkaat trendit ohjaavat innovaatioita ja määrittävät vaatimuksia seuraavan sukupolven koneille:
-
Äärimmäisen tarkkuuden ja miniatyrisoinnin pyrkimys: Kun kulutuselektroniikan, lääketieteellisten laitteiden ja robotiikan kaapelit pienenevät ja monimutkaistuvat, mikrotarkkuuden kysyntä teippauksessa kasvaa huimasti. Tämä ylittää mekaanisen tarkkuuden ja vaatii alimillimetrin hallinnan nauhan sijoittelusta ja kireydestä. Edistyneet servojärjestelmät loistavat tällä alalla.
-
Integrointi ja älykäs valmistus: Laitteet eivät ole enää eristetty saari. Suuntaus on kohti täysin integroituja, runsaasti dataa sisältäviä tuotantolinjoja. Nykyaikaisten nauhoituskoneiden on tarjottava vakioviestintäprotokollat (kuten EtherCAT tai Modbus), tuettava etävalvontaa ja annettava tietoja prosessin analytiikkaa ja ennakoivaa ylläpitoa varten.
-
Materiaalien monipuolisuus ja kestävyys: Valmistajat etsivät uusia, usein haastavia eristysmateriaaleja täyttääkseen korkeammat lämpötilaluokitukset, ympäristömääräykset tai kustannustavoitteet. Laitteiden täytyy käsitellä laajempaa valikoimaa teippimateriaaleja – klassisista polymeereistä edistyneisiin komposiitteihin – sovelluksen laadusta tinkimättä. Lisäksi energiatehokkaasta suunnittelusta on tulossa kilpailun välttämättömyys.
-
Toiminnallisen ketteryyden kysyntä: Lyhyet tuotteiden elinkaaret ja monipuoliset ja vähäiset tuotantoajot vaativat laitteita, jotka voivat vaihdella nopeasti. CNC-servoteippauskoneiden ohjelmoitavuus ja digitaaliset esiasetetut ominaisuudet vastaavat suoraan tähän tarpeeseen, vähentäen seisokkeja ja laajentaen tehtaan joustavia valmistusvalmiuksia.
Nämä trendit yhdessä viittaavat tulevaisuuteen, jossa eristeteippaus on täysin digitaalinen, erittäin mukautuva ja saumattomasti integroitu prosessi. Numeerisen ohjauksen pystysuoran kaksikerroksisen/monikerroksisen servoteippauskoneen teknologinen perusta – sen digitaalinen ydin, servotarkkuus ja älykäs ohjaus – ovat täsmälleen linjassa tämän tulevaisuuden kanssa, mikä tekee siitä paitsi tämän päivän työkalun, myös alustan huomisen kaapelinvalmistuksen haasteille.
Usein kysytyt kysymykset (FAQ)
K: Millaisia johtimia pystysuora servoteippauskone pystyy käsittelemään?
V: Koneemme on suunniteltu poikkeuksellista topologista mukautumiskykyä varten. Se pystyy prosessoimaan tehokkaasti laajan valikoiman yksinkertaisista yksittäisistä kiinteistä johtimista monimutkaisiin säikeisiin tai rinnakkaisiin johtimiin, mikä vastaa niiden jatkuvaan keskikäärimisvaatimuksiin eri kokoonpanoissa.
K: Kuinka järjestelmäsi ylläpitää jatkuvaa jännitystä, kun nauhakelan halkaisija pienenee?
V: Käytämme kehittynyttä suljetun silmukan jännityksentunnistusmoduulia ja reaaliaikaista laskutoimitusmekanismia. Tämä järjestelmä mukautuu dynaamisesti nauharullan muuttuvaan inertiaan ja halkaisijaan ja ylläpitää jatkuvaa jännityskenttää koko ajon ajan ilman käyttäjän manuaalista toimenpiteitä, mikä on yleinen rajoitus yksinkertaisemmissa järjestelmissä.
K: Voiko tämä kone tuottaa tarkkoja, johdonmukaisia päällekkäisyyksiä, jotka vaaditaan suurtaajuuskaapeleilta?
V: Ehdottomasti. Ohjelmoitava liikeohjain määrittää digitaalisesti tarkan nauhan limityssuhteen. Vielä tärkeämpää on, että sen moniakselinen koordinaatio varmistaa, että teippauspisteen tilakoordinaatit eivät poikkea nollasta kiihdytyksen, vakionopeuden ja hidastuksen aikana. Tämä tilavakaus on ratkaisevan tärkeä, jotta saavutetaan täydellinen, aukoton eristys, joka tarvitaan optimaalisen sähkömagneettisen yhteensopivuuden (EMC) kannalta korkeataajuisissa signaalijohtoissa.
K: Meillä on ainutlaatuisia kaapelimalleja, joilla on tietyt leveys- ja jakovaatimukset. Onko mukauttaminen mahdollista?
V: Kyllä. Koneemme ydinominaisuus on sen älykäs järjestelytopologia. Aksiaalityyppinen vastaanottojärjestelmä tukee vapaata leveys- ja nousuparametrien määrittelyä kolmessa ulottuvuudessa, jolloin suunnittelijamme voivat luoda tarkan järjestelymatriisin, joka on räätälöity vastaamaan monimutkaisia lankamitta- ja suunnitteluvaatimuksiasi.
